Бытовой пропановый редуктор

Типы газов, для которых использование редукторов обязательно

При использовании определенного газа при осуществлении сварки полуавтоматом, следует полностью ознакомиться с его физико-химическими характеристиками. Для производства сварки применяют следующую классификацию рабочих газов:

Активные;
Инертные;
Газовые смеси.

От выбора рабочего газа будет зависеть выбор сварочного аппарата и используемого в нем редуктора.

Водород

Он широко используется для сварки алюминиевых деталей и резки плазмой нержавеющих металлов. Не имеет запаха и цвета, обладает взрывоопасными свойствами. При взаимодействии с водой/воздухом образует гремучую смесь. Производится посредством синтеза воды при разделении молекул водорода и кислорода в особых генераторах. Нормативные документы РФ в области промышленной безопасности запрещают хранить такой газ в баллонах, где давление превышает 15 МегаПаскалей, что необходимо регулировать с помощью редуктора.

Ацетилен

Это соединение органики имеет самое широкое распространение. Данный газ легче воздуха и не имеет цвета, при том, что обладает специфическим запахом и повышенной температурой горения. Применяется специально для разрезания металлических объектов. Ацетилен, в промышленных условиях, производится с помощью особых генераторов, где вода взаимодействует с карбидом кальция. Главный недостаток – сложность хранения, ибо карбид углерода чувствителен ко впитыванию влаги из окружающей среды.

Группа природных газов

К таковым относятся углеводородные соединения, такие как бутан, пропан или метан. Газы этой группы отлично подходят для сварки и поддаются редукторному регулированию. Главными их плюсами является невысокая цена и широкая распространенность. Даже требования к их хранению не отличаются высокой сложностью – вполне возможно хранение в баллоне на улице в особой клетке (открытой) под навесом. Искусственное производство невозможно, добыча ведется только из натуральных месторождений.

Коксовый газ

Он является акцидентным продуктом коксохимической индустрии, образующимся при на коксовом производстве. Сам он не имеет цвета, но обладает резким запахом. Газ относится к категории взрывоопасных, однако, к правилам его хранения не предъявляют особо строгих требований (в отличие от водорода). Традиционно, перемещение газа происходит посредством длинных трубопроводных магистралей. Не имеет большой популярности ввиду особенностей получения и используется лишь в локациях коксовой промышленности.

Пиролизный

Этот вид качественно отличается от других, ибо его нет необходимости генерировать специально. Пиролиз является естественным процессом, происходящим при распаде нефтепродуктов. До начала использования, его подвергают предварительной очистке, дабы убрать лишнюю химическую активность, способную навредить горелке сварочного аппарата и конструкции редуктора. Одинаково хорош и для сварки и для резки металла.

Группа чистых газов

В данную группу входят следующие газообразные вещества:

Аргон – в своем чистом виде используется для аргонодуговой сварки. Может включаться в состав разных смесей в роли одного из элементов. Его химинертность делает аргон идеальным выбором для обработки тугоплавких металлов. Характеризуется слабой теплопроводностью и низким потенциалом ионизации.
Гелий – очередной представитель группы химически инертных газов. В отличие от аргона, имеет большую степень теплопроводности и больший ионизирующий потенциал. Однако, эти его свойства создают большее вложение тепла, чем у аргона, благодаря чему сварочный профиль расширен.
Газ углекислый – самый дешевый газ, что обеспечивает ему достаточную популярность при проведении сварочных работ в ограниченных условиях. Положительными его качествами возможно назвать глубокую проникающую способность, что особенно актуально при обработке толстолистовой стали. Главный минус – плохая стабилизация газосварочной дуги, что создает большое количество излишних брызг. Характеризуется тем, что его использование допускается без совмещения с инертными газами.

Газовые компоненты смеси

К ним можно отнести такое газообразное вещество как кислород. Его повышенная химическая активность оказывает влияние на процентное содержание в смеси – массовая доля не часто превышает от 7 до 10%. К примеру, смесь кислорода с аргоном имеет высокую степень проплавления. Получающийся сварочный шов крайне похож на «шляпку гвоздя» (за визуальное сходство). Современные редукторы способны отлично работать и с многокомпонентными смесями, например, углекислота + аргон + кислород, процентное соотношение пропорций которых особой роли играть не будет.

Принцип работы

Принцип работы редуктора давления основан на использовании встроенных клапанов и мембран. Когда давление газа в газгольдере превышает установленное значение, мембрана редуктора давления начинает открываться, позволяя газу выходить через клапаны. Таким образом, редуктор контролирует давление газа, поддерживая его на заданном уровне.

Оптимальное давление газа в системе очень важно для надежной и безопасной работы газового оборудования. Редуктор давления гарантирует постоянную подачу газа с необходимым давлением, предотвращая возможные аварийные ситуации, связанные с избыточным давлением

Как осуществляется регулировка давления

Регулировка давления в редукторе газгольдера осуществляется с помощью специально разработанного механизма. Основной принцип работы регулятора заключается в изменении размера проходящего через него газового потока.

Главным элементом, отвечающим за регулировку давления, является мембрана. Если давление газа превышает заданное значение, мембрана начинает сжиматься, что приводит к уменьшению проходного сечения и следовательно, к снижению давления. Если же давление газа ниже нужного уровня, то мембрана расширяется, увеличивая проходное сечение и повышая давление в газгольдере.

Регулировка давления в редукторе осуществляется с помощью винта регулировки. Поворот винта в одну сторону приводит к увеличению давления, а в другую – к его снижению. В зависимости от требуемого значения давления, винт должен быть повернут в нужном направлении до достижения нужного уровня давления.

При регулировке рекомендуется сначала снизить давление до минимального значения, а затем осторожно увеличивать его до необходимого уровня

Важно помнить, что при регулировке давления необходимо следить за показателями на манометрах и не допускать его слишком большого или малого значения

Кроме того, регулировка давления может быть осуществлена с помощью дополнительных устройств, таких как предохранительные клапаны или датчики давления. Они позволяют автоматически контролировать и поддерживать заданное значение давления.

Как осуществляется подача газа из газгольдера

Для подачи газа из газгольдера используется редуктор давления. Редуктор давления – это устройство, предназначенное для снижения давления газа с целью обеспечения его безопасной работы в системе.

Принцип работы редуктора давления основан на использовании специальной мембраны или пружины, которая регулирует открытие и закрытие клапана в зависимости от давления газа. Когда давление газа достигает предела, заданного в установленных параметрах, клапан закрывается, предотвращая подачу газа. Когда давление снижается до допустимого уровня, клапан автоматически открывается и начинается подача газа.

Регулировка редуктора давления производится с помощью специальной ручки или гайки, которая позволяет изменять уровень давления в системе. При этом необходимо учитывать требования и нормы безопасности для конкретного типа газа и его применения.

При замене редуктора давления следует учитывать его технические характеристики и совместимость с газгольдером и системой распределения газа

Замена редуктора давления производится с осторожностью и с соблюдением всех мер безопасности

Использование редуктора давления для подачи газа из газгольдера обеспечивает стабильность и безопасность работы системы распределения газа, позволяя эффективно использовать газгольдер и обеспечивая надежность подачи газа в необходимых количествах.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

Читать также: Однофазный электродвигатель 220в схема подключения

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Какая качественнее: профессиональная или бюджетная?

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

Основные компоненты

Баллон с газом является основным источником питания для горелки. Он может быть различного размера и объема, что позволяет выбрать подходящий вариант в зависимости от типа и объема выполнения работ. Баллон устанавливается на редуктор, который контролирует подачу газа к горелке при определенном давлении.

Стакан-наконечник представляет собой основной рабочий элемент горелки. В нем образуется пламя, которое используется для нагрева или пайки. Существует несколько различных видов стаканов-наконечников, которые подходят для разных задач и материалов. Эргономичная ручка-поджигатель позволяет легко и удобно поджигать горелку, обеспечивая безопасность и комфорт в работе.

Для правильного подключения горелки к баллону с газом используется редуктор. Он оборудован специальным вентилем, который контролирует подачу газа и позволяет регулировать его давление. Редуктор также является герметичным элементом оборудования, предотвращая утечку газа и обеспечивая безопасность в работе.

Для использования газовоздушной кровельной горелки в домашних условиях или отопительному оборудованию понадобятся баллон с газом, редуктор и специальная трубка для подключения. Для самостоятельного использования горелки несложно установить все компоненты, следуя инструкции, и приступить к работе.

Важно отметить, что помимо газовоздушных горелок с баллоном, существуют также горелки, работающие на дизельном топливе. Они имеют свои отличия в конструкции и принципе работы

Дизельные кровельные горелки чаще используются для более крупных и сложных работ, обладают высокой температурой пламени и большей мощностью. Однако, при работе с дизельными горелками необходимо соблюдать дополнительные нормативы безопасности и расхода топлива.

В обзоре газовоздушных горелок с баллоном и редуктором можно выделить несколько производителей, чьи изделия пользуются спросом у пользователей. Качественная и надежная кровельная горелка с баллоном сможет длительное время использоваться без снижения производительности и качества работы.

Итак, газовоздушная кровельная горелка с баллоном и редуктором состоит из нескольких основных компонентов, которые вместе обеспечивают высокую эффективность и качество работы. Работа с таким оборудованием достаточно проста и удобна, а использование газовоздушных горелок с баллоном позволяет создать качественную рабочую температуру для различных видов работ на крыше или в домашних условиях.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см 3 ), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

Корпуса.
Толкателя.
Клапанного седла.
Редуцирующей пружины.
Мембраны.
Понижающего клапана.
Присоединительного ниппеля.
Входного штуцера.
Задающей пружины.
Сетчатого фильтра.
Манометра.
Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Устройство и ключевой принцип работы газового редуктора

Газовый редуктор – механизм, который состоит из ряда последовательно соединённых камер, разделённых клапанами. Главным является разгрузочный клапан на выпуске, также играющий роль своего рода дозатора впрыска. Данный клапан может быть как электромагнитным, так и механическим, а также иметь дополнительную защиту против возможного хлопка.

Для правильной регулировки редуктора ГБО, в случае неисправности, необходимо и наличие ремкомплекта, куда входят уплотнители, прокладки и быстроизнашиваемые кольца из резины. В редукторе, вне зависимости от поколения, всегда есть испарительный элемент и канал холостого хода.

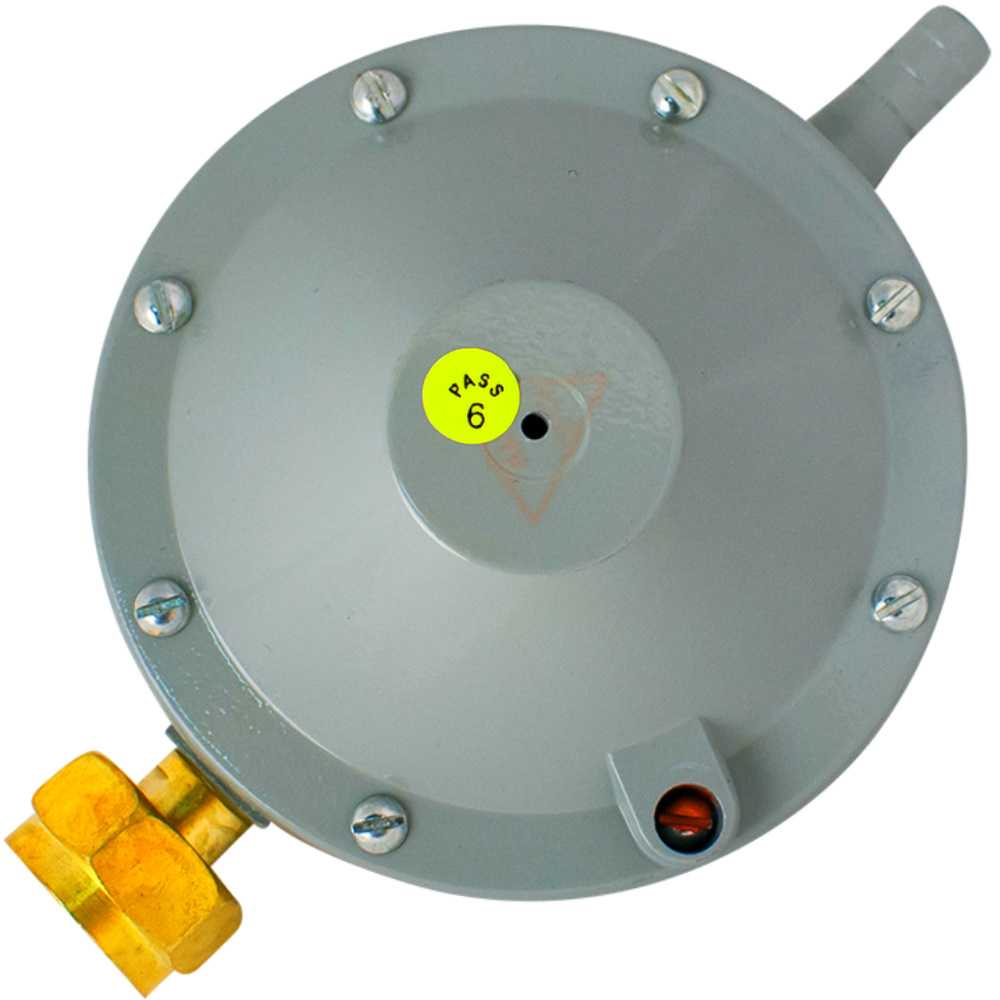

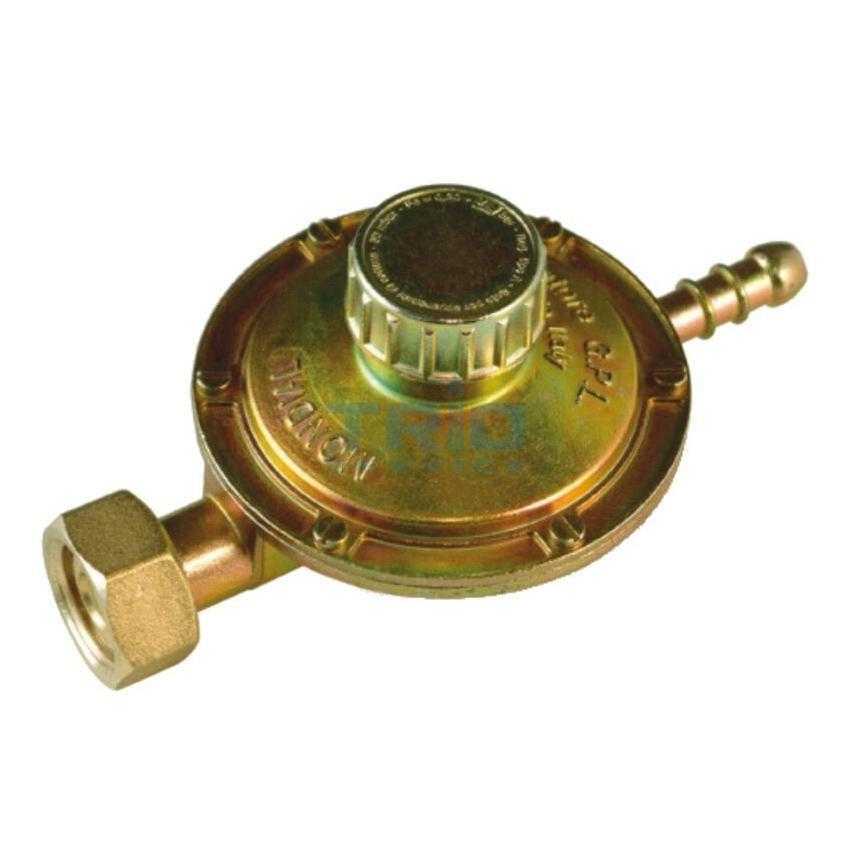

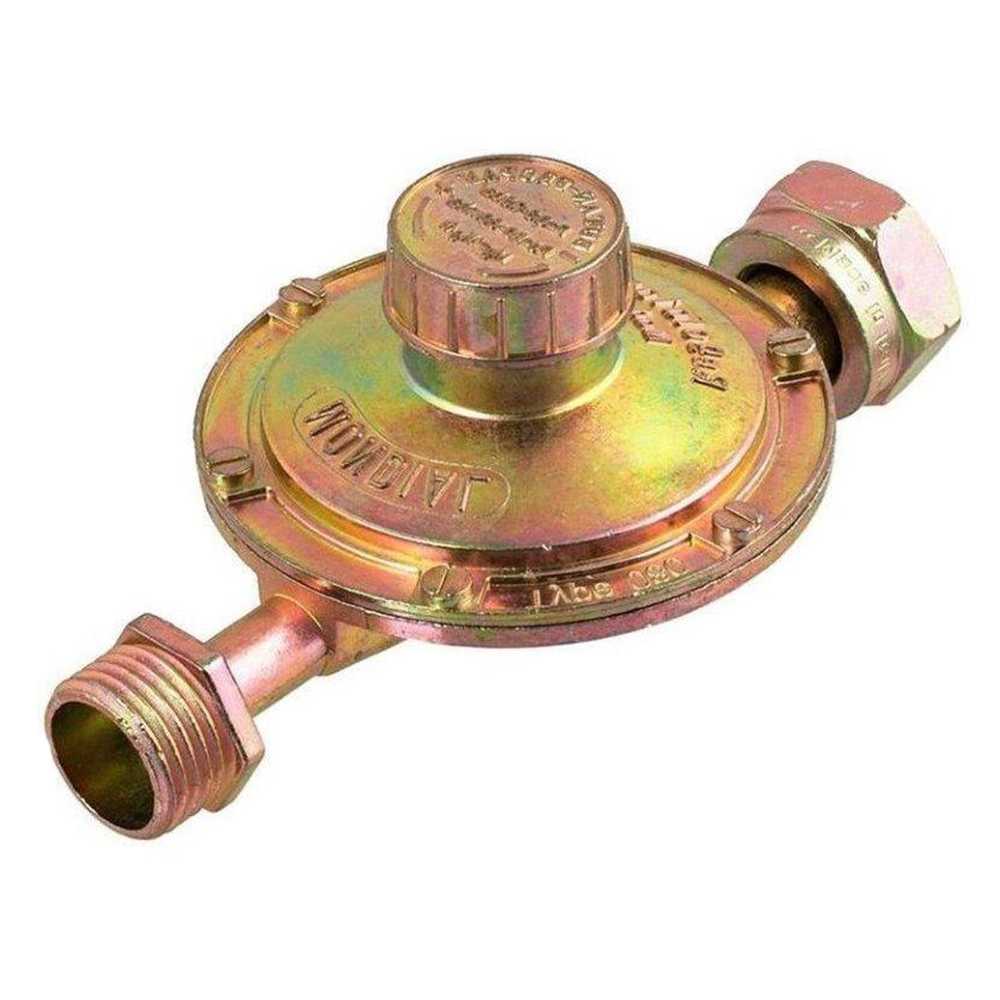

Редукторы для бытовых баллонов

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

свободно закручивающаяся гайка;
срок службы прокладки регулятора 10 лет;
конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть

Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа

Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

голоса

Рейтинг статьи

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

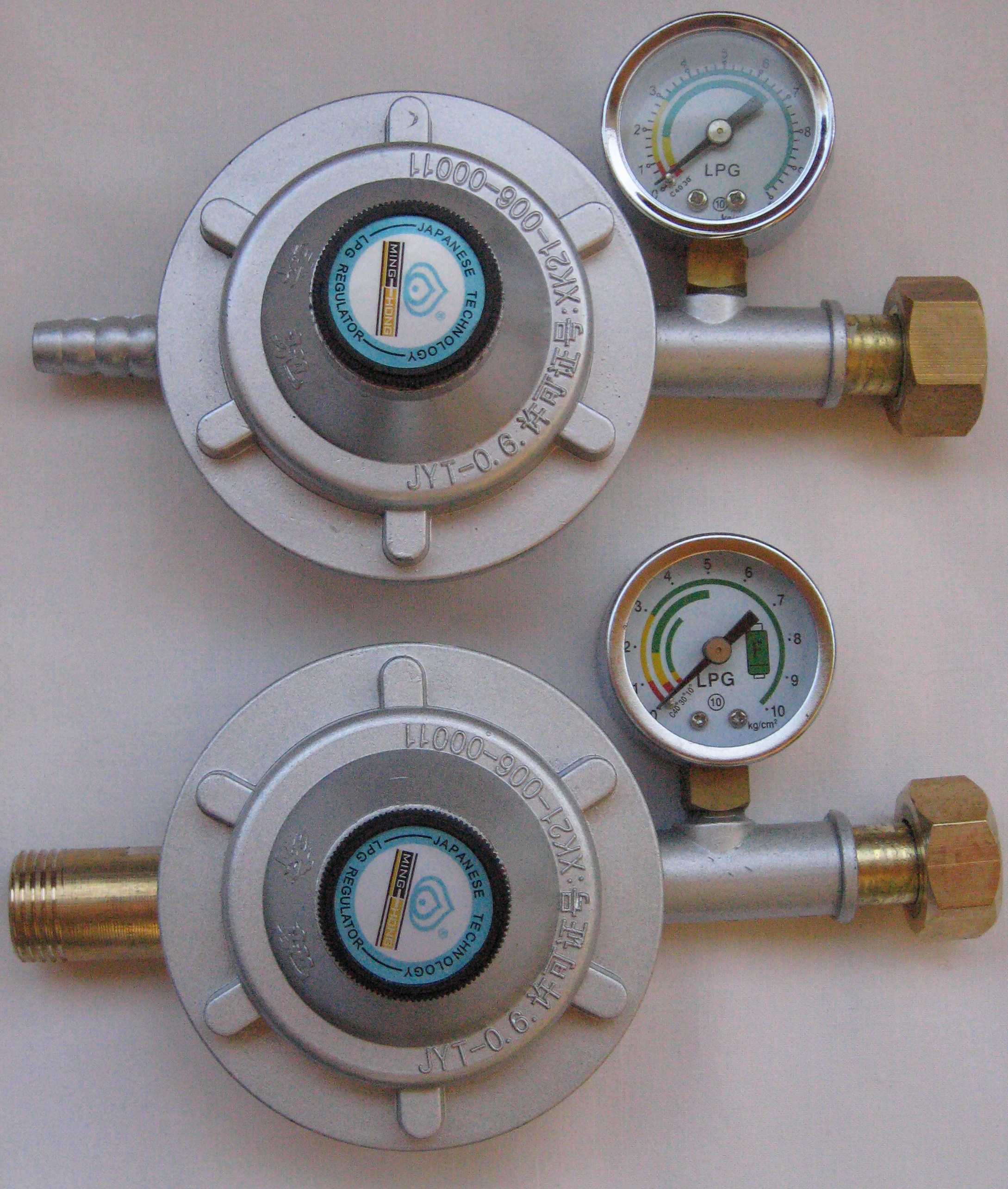

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

металлический или полимерный корпус;
присоединительный патрубок с накидной гайкой;
рабочий патрубок с резьбой;
фильтрующий узел;
две камеры, между которыми расположена мембрана;
клапан с седлом на штоке;
две пружины – задающая и возвратная;
манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

выполнять сварочные работы вблизи действующего газового оборудования;
проверять герметичность открытым огнем – зажигалкой или спичкой;
отогревать замерзшую арматуру открытым огнем;
устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
использовать манометры с неподходящими техническими характеристиками;
применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Устройство газового редуктора

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

запорная пружина;
мембрана, реагирующая на давление смеси;
редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

штуцер, обеспечивающий подачу газовой смеси;
манометр – указывает на давление в емкости;
обратная пружина, перекрывающая клапан;
ячейка для сжиженного газа;
клапан – от его смещения зависит объем выходящего газа;
предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
выходной манометр – указывает на рабочее давление;
ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
регулирующий винт – он регламентирует смещение мембраны;
запорная пружина;
мембрана – гибкая пластинка, отворяющая клапан;
штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

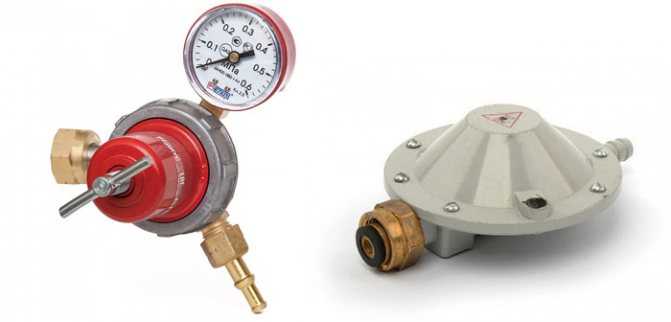

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

редукторы для горючих газов – водорода, метана, пропана, смесей;
для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Как выбрать редуктор для кровельной горелки: советы и рекомендации

Редуктор является одной из ключевых составляющих кровельной горелки, отвечающей за регулировку и подачу газа. Правильный выбор редуктора обеспечивает эффективную и безопасную работу горелки, а также повышает ее долговечность. Для выбора подходящего редуктора необходимо учесть несколько основных факторов.

1. Вид газа

Первым шагом при выборе редуктора является определение вида газа, который будет использоваться в горелке. В зависимости от типа газа (природный, сжиженный, пропан-бутан), будет выбираться редуктор с соответствующими характеристиками и параметрами.

2. Рабочее давление

Вторым важным параметром является рабочее давление горелки. Редуктор должен быть подобран таким образом, чтобы обеспечить стабильное давление газа на входе горелки, учитывая максимально допустимое рабочее давление горелки и требуемое давление подачи газа.

3. Пропускная способность

Пропускная способность редуктора определяет объем газа, который может быть подан через редуктор за определенное время. Этот параметр необходимо учесть при выборе редуктора, чтобы обеспечить достаточное количество газа для горения.

4. Диапазон регулирования

Некоторые редукторы имеют возможность регулирования давления газа. При необходимости изменения давления подачи газа в горелку, следует выбирать редуктор с широким диапазоном регулирования.

5. Качество и надежность

При выборе редуктора следует обращать внимание на его качество и надежность

Редукторы от известных производителей с хорошей репутацией обычно обладают более высокой надежностью и долговечностью, что особенно важно при работе с горелкой на кровле

6. Совместимость с горелкой

Наконец, перед покупкой редуктора необходимо убедиться в его совместимости с выбранной кровельной горелкой. Размеры, подключение, параметры – все эти факторы должны быть согласованы с требованиями и характеристиками горелки.

В заключение, выбор редуктора для кровельной горелки – важный шаг, который следует осуществлять с учетом указанных выше факторов. Это поможет обеспечить надежную и безопасную работу горелки, а также ее эффективность и долговечность.
