Кабель сип 2: технические характеристики

Как подключать

SIP-кабели используются для прокладки линий на открытом воздухе. Эта связь представляет собой концентрированную линию. Чтобы самостоятельно подключить этот кабель к центральной линии, необходимо согласовать работу с соответствующими организациями, к которым относятся эти сети. Перед этим обязательно разработать проект.

Обратите внимание! Для установки кабелей понадобятся специальное оборудование и инструменты. Арматура для СИП

Арматура для СИП

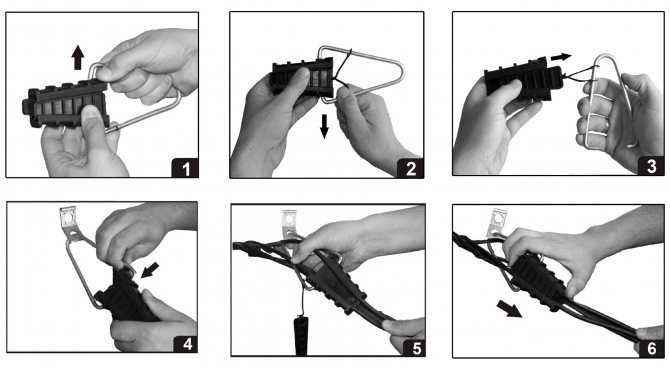

Чтобы вставить провод, нужен зажим, который можно использовать для соединения без снятия изоляции кабеля. Чтобы подвесить провод длиной более 25 м, необходимо протянуть кабель между клеммами. Кронштейн закреплен на опоре для удобного и быстрого монтажа кабеля.

Крепления для провода

Для направления кабелей вдоль наружной стены здания используются специальные анкеры в сочетании со стандартными кабельными комплектами. Количество анкеров и зажимов должно соответствовать количеству свинцовых сердечников.

К сведению! Кабель может быть проложен по зданию на расстоянии не более 1 м, а затем внутри дома. Особенностью изолированных монтажных кабелей является то, что они могут работать без отключения питания.

Вам это будет интересно Особенности электрических проводов и кабелей

Если материал конструкции дома негорючий, кабель SIP вдоль наружной стены можно оставить открытым. Конечно, это не добавляет красоты фасаду, поскольку кабели черного цвета хорошо видны на стенах. Чтобы избежать этого, на стене устанавливается пластиковая коробка или специальная гофрированная труба

Это важно, особенно если дом деревянный

Подводка сети к дому

Упаковка, хранение и транспортировка продукции СИП

В соответствии с ГОСТ самонесущий изолированный провод поставляется в барабанах. Транспортировать изделие можно только в них. Иногда возможна перевозка с последующим хранением в бухтах. В данном случае нужно соблюдать два условия: сечение жилы должно составлять 16-25 кв. мм, общий вес бухты – до 25 кг. При хранении следует использовать навесы или закрытые помещения. Возможно кратковременное размещение под открытым небом.

По стандартам внешняя поверхность барабанов должны быть защищена специальными матами. К изделию нужно добавить сопроводительный документ в виде этикетки или технического паспорта. Он крепится к щеке барабана или бухте. Чтобы этикетка или паспорт не затерся, его следует поместить внутрь влагозащитной упаковки.

Таким образом, рассмотренный в статье СИП-провод практически не имеет недостатков. Если вы найдете квалифицированного монтажника, не обращая внимания на слегка завышенную стоимость, то минусов и вовсе не будет. Учитывайте то, что затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, защиты от несанкционированной коммутации, приводящей к воровству электрической энергии, и экономии при техническом обслуживании ЛЭП.

Преимущества СИП 2х16

1. Высокая пропускная способность. СИП 2х16 обладает высокой пропускной способностью, что позволяет передавать большой объем данных за короткое время. Это особенно полезно для организаций, где требуется обработка большого количества информации, например, в банках, научных учреждениях или крупных предприятиях.

2. Устойчивость к воздействию внешних факторов. СИП 2х16 имеет высокую устойчивость к воздействию влаги, пыли, механическим воздействиям и другим неблагоприятным условиям окружающей среды. Таким образом, данный материал идеально подходит для использования в условиях экстремальных климатических условий или на открытом воздухе.

3. Легкость монтажа. Установка СИП 2х16 требует минимального количества времени и усилий благодаря простому и понятному конструктиву. Каждая панель имеет стандартные размеры, что облегчает их транспортировку и сборку. Таким образом, СИП 2х16 является оптимальным выбором для быстрой и удобной конструкции зданий и сооружений.

4. Энергоэффективность. Благодаря своей структуре и изоляционным свойствам, СИП 2х16 обладает высокой энергоэффективностью. Он сохраняет тепло в зимний период и защищает от жары в летний период, что позволяет значительно снизить затраты на отопление и охлаждение зданий.

5. Экологичность. СИП 2х16 изготавливаются из экологически чистых материалов, таких как древесная стружка и цемент, что делает их безопасными для здоровья людей и окружающей среды. Благодаря этому, использование СИП 2х16 способствует созданию здоровой и экологически чистой среды обитания.

6. Долговечность. СИП 2х16 обладает высокой прочностью и устойчивостью к различным нагрузкам. Они не деформируются и не растрескиваются со временем, что гарантирует их долговечность и надежность в эксплуатации.

7. Возможность использования в различных типах строительства. СИП 2х16 могут быть использованы при строительстве различных типов зданий и сооружений, от дачных домов до многоэтажных зданий. Они обладают универсальностью и адаптируются под конкретные строительные условия.

В целом, СИП 2х16 является современным и инновационным материалом, предлагающим широкий спектр преимуществ и применений. Его использование позволяет существенно сократить время и затраты на строительство, а также создать комфортные и экологически безопасные условия для проживания и работы.

Методика расчета (update от 19.02.2018)

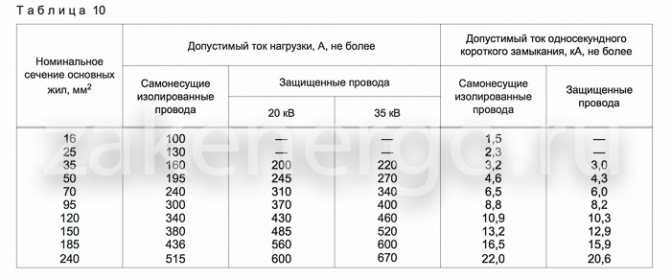

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает – 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : “какой сип мне нужен под 120 кВт?”. По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы – там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос “выдержит ли сип 4х16 15квт”? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Читать также: Вентилятор на мускульной тяге

(495) 220-95-14 [email protected]

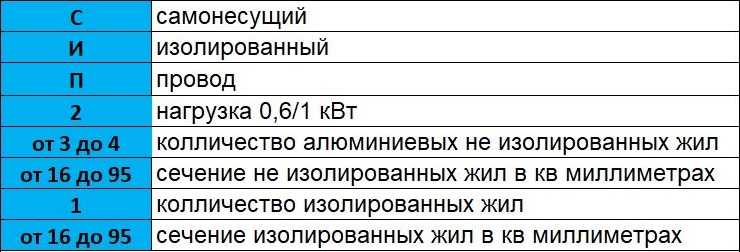

Расшифровка маркировки СИП:

• С — самонесущий;
• И — изолированный;
• П — провод.

Буква в конце маркировки означает:

• «А» – нулевая жила с изоляцией
• «Н» – токоведущие жилы изготовлены из алюминиевого сплава
• «Т» – изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С)
• «Г» – герметизированный (влага не будет распространяться вдоль провода более, чем на 3 метра от повреждения изоляции)

В маркировке провода СИП через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.

И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Маркировка кабеля помимо обозначения конкретной группы также обязательно включает в себя сечение провода, дату изготовления, номер партии и дополнительные сведения от производителя.

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

1. СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

1. СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

1. СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

1. СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

1. СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Расчет сечения провода сип по мощности

Купить провод СИП-4 2х16 недорого бухтой 100 метров.

Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.

1. 1. L-200 метров
2. 2. L-300 метров
3. 3. L-400 метров

• Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:

1. L – 200 метров S – 95 мм²

2. L – 300 метров S – 120 мм²

3. L – 400 метров S – 185 мм²

При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

1. L – 200 метров S – 185 мм²

2. L — 300 метров S — 240 мм²

3. L — 400 метров S — 320 мм² (не существует)

Для мощности Р = 45 кВт. получим еще более невероятный результат:

1. L – 200 метров S — 240 мм²

2. L – 300 метров S — 350 мм² (не существует)

3. L – 400 метров S — 468 мм² (не существует)

• Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
• При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
• Сделаем расчет для трех фаз.
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

1. L – 200 метров S – 16 мм²

2. L – 300 метров S – 25 мм²

3. L – 400 метров S – 35 мм²

При потребляемой мощности Р – 30 кВт. :

4. L – 200 метров S – 35 мм²

5. L – 300 метров S – 50 мм²

6. L – 400 метров S – 70 мм²

При потребляемой мощности Р – 45 кВт.:

7. L – 200 метров S – 50 мм²

8. L – 300 метров S – 70 мм²

9. L – 400 метров S – 95 мм²

• Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
• P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
• Рекомендуемые продавцы провода СИП в СПб и в других городах России.
• Провод СИП-4 2х16
• Провод СИП-4 2х16 (100 м)
• Провод СИП-4 4х16
• Провод СИП-4 4х16 (бухта 100 м)
• Провод СИП-4 2х25
• Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
• Господа! Хватит греть проводами небо.

Нагрузка и мощность

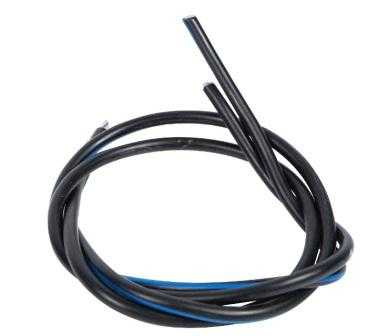

Кабель СИП 2х16 является одним из самых популярных кабелей для проведения электромонтажных работ. Он используется для создания электрических цепей и передачи энергии от источника к потребителю.

СИП 2х16 является двухжильным кабелем, где 2 — количество проводников, а 16 — сечение проводников в квадратных миллиметрах. В своей конструкции кабель имеет медные проводники с изоляцией из поливинилхлорида (ПВХ).

Одним из основных параметров, определяющих возможности кабеля СИП 2х16, является его мощность и способность выдерживать определенную нагрузку.

Мощность кабеля определяется по формуле:

Мощность (кВт) = Напряжение (В) * Ток (А) * Коэффициент мощности (косинус фи)

Напряжение обычно составляет 220 или 380 Вольт, а ток зависит от потребляемой или передаваемой нагрузки. Коэффициент мощности определяет эффективность использования кабеля и может быть в диапазоне от 0 до 1.

Для определения мощности и нагрузки кабеля СИП 2х16 необходимо учесть следующие факторы:

1. Расстояние между источником и потребителем энергии. Чем длиннее кабель, тем больше потери энергии и, соответственно, тем меньшую нагрузку может выдержать кабель.
2. Тип нагрузки. Кабель СИП 2х16 может использоваться для подключения различных электроприборов и машин, в том числе холодильников, стиральных машин, электроплит и других бытовых приборов.
3. Условия эксплуатации. Если кабель будет использоваться в агрессивных условиях, на открытом воздухе или во влажном помещении, его нагрузка может быть ограничена.

Важно помнить, что кабель нужно выбирать с запасом, чтобы избежать перегрузки и повреждения проводов. В таблице ниже приведены некоторые типовые мощности, которые может выдерживать кабель СИП 2х16 при разных условиях эксплуатации:

Условия эксплуатации	Мощность (кВт)
Кабель проложен в закрытом помещении	до 4.5 кВт
Кабель проложен на открытом воздухе	до 2.5 кВт
Кабель проложен в влажном помещении	до 2 кВт

Выбор кабеля СИП 2х16 и определение его мощности и нагрузки — важный этап при проведении электромонтажных работ. Рекомендуется обратиться к специалистам или использовать специальные онлайн-калькуляторы, которые позволят определить оптимальные параметры кабеля в зависимости от условий эксплуатации.

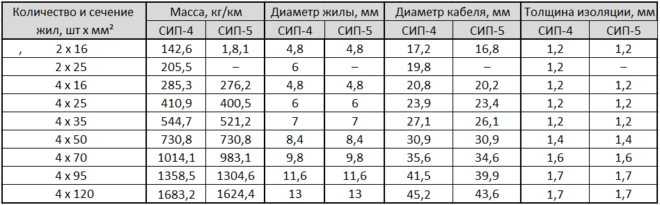

Технические характеристики кабеля

Номинальное напряжение провода СИП зависит от толщины изоляции и составляет от 0.22 до 32 кВ. Токовая нагрузка определяется площадью сечения токоведущих жил.

Основные технические характеристики:

• Диапазон температур эксплуатации от -60°С до +50°С;
• Допустимая температура монтажа без предварительного прогрева -20°С;
• Сеченье жил 16 – 150 мм2
• Минимальный радиус изгиба при монтаже и эксплуатации 10 Ø;
• Допустимая длительная температура жил: при эксплуатации 70-90°С, при коротком замыкании 135-250°С;
• Гарантийный срок эксплуатации 5 лет;
• Технический срок службы, не менее 45 лет.

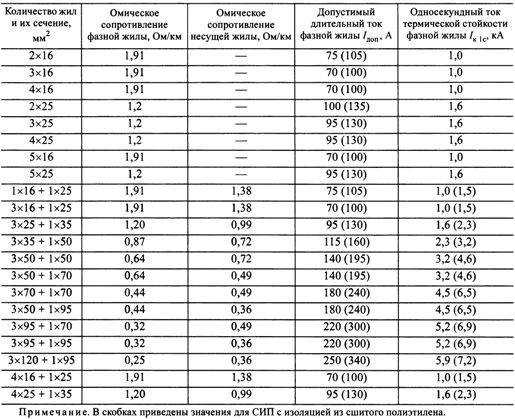

Допустимая токовая нагрузка при температуре окружающей среды +25°С, скорости ветра 0.6 м/с и уровне солнечной радиации 1000 Вт/м2, а также ток короткого замыкания, действующий в течении 1-й секунды, приведены в таблице ниже.

Вам это будет интересно Особенности нагревательного провода для водопровода

Сечение токоведущих жил, мм2	Допустимый длительный ток нагрузки, А	Ток короткого замыкания, А
16	76	870
35	160	3200
50	195	4500
70	240	6500
95	300	8800
120	340	10900

Изоляция каждой жилы имеет отличную цветовую маркировку цветной полосой на черном фоне. Вместо цвета могут быть рельефные полосы.

Рельефная маркировка

Жилы кабеля выполнены многопроволочными, из алюминия. Как правило, в несущей жиле одна из проволок (центральная), выполнена из стали. Эта жила воспринимает на себя нагрузку при подвесе провода между опорами. Жилы в процессе изготовления уплотняются и имеют круглое сечение.

Кабель в разрезе

В некоторых случаях вместо чистого алюминия используется его сплав с другими металлами для увеличения механической прочности.

Основные преимущества проводов СИП следующие:

• Принципиальная невозможность схлестывания фаз с последующим замыканием;
• Меньшая величина полосы отчуждения (ширина просеки);
• Снижение потерь за счет уменьшения реактивного сопротивления;
• Уменьшение нагрузки на опоры линий электропередач (особенно в гололедный период);
• Отсутствие необходимости применения изоляторов;
• Затруднение незаконных подключений;
• Снижение эксплуатационных расходов.

Крепежная арматура Основные требования, которые предъявляются к изолирующему покрытию, это стойкость к ультрафиолетовому излучению и возможность работы в широком диапазоне температур. Этим требованиям удовлетворяет светостабилизированный полиэтилен низкой плотности (LDPE) или светостабилизированный сшитый полиэтилен (XLPE).

Для крепления проводов к несущим поверхностям или опорам используют специальные анкерные и поддерживающие зажимы и крюки. Для соединения или монтирования отводов не требуется разделка и зачистка от изоляции, поскольку используются прокалывающие зажимы.

Обратите внимание! Использование специализированной крепежной арматуры увеличивает затраты на монтаж, но повышает качество работы и снижает стоимость текущей эксплуатации электрической сети

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel) Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы

Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы. Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы. В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Что такое кабель СИП-2 (расшифровка)

Аббревиатура СИП расшифровывается таким образом:

• С – самонесущий (то есть не требующий дополнительного подвеса);
• И – изолированный;
• П – провод.

Опора с проводом СИП Последний символ подчеркивает отличие от кабеля, поскольку СИП может использоваться в качестве замены существующих проводов электроснабжения без изменения конструкции электрической сети.

Далее могут идти символы, которые обозначают дополнительные характеристики изоляции:

• н – не поддерживающая горение;
• г – герметичная.

Через дефис идет цифра от 1 до 5, которая обозначает тип провода СИП. Символ «Н» после цифры говорит о том, что вместо алюминия используется его сплав.

Цифровые символы после буквенного обозначения характеризуют количество жил и их сечение.

Если провод содержит дополнительные жилы освещения, их количество и сечение обозначены через знак «плюс».

Пример обозначения:

СИП-2Н 4х25+2х10-0.4

Расшифровка:

Самонесущий провод 2-го типа. Содержит четыре основных жилы сечением 25 мм2 и две жилы освещения сечением 10 мм2. Число 0.4 характеризует класс напряжения. В данном случае 0.4 кВ. Жилы выполнены из алюминиевого сплава.

Провод СИП-2А имеет аналогичные технические характеристики, за исключением того, что в качестве изоляции применен сшитый полиэтилен.

Провод СИП-2 3х35+1х54,6+1х16

Обратите внимание! В соответствии с отраслевыми и внутренними стандартами, каждый производитель вправе вносить дополнения в маркировку, которые характеризуют особенности выпускаемой продукции
