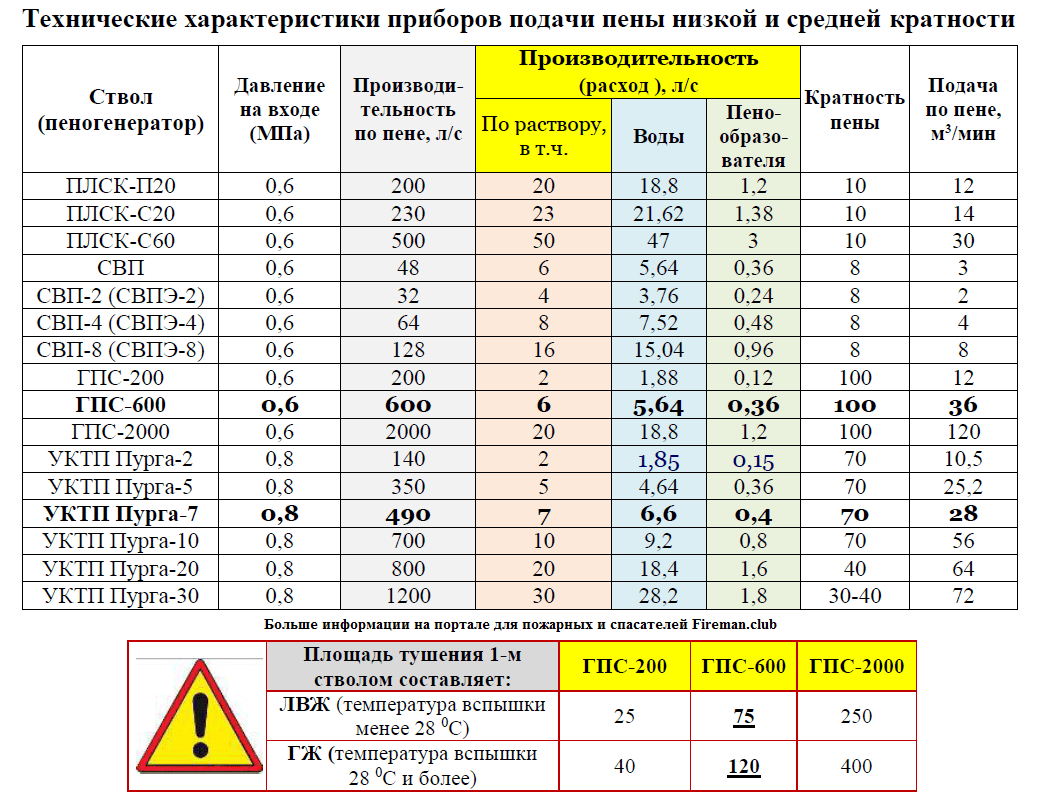

Пеногенераторы: конструкция, принцип действия, ттх, расходы по пене и воде, площадь тушения

ТТХ пенных стволов.

Принцип действия генераторов похож на работу эжекционных стволов. Отличием является то, что на выходе из ствола находится металлическая сетка, которая при попадании пенного раствора, насыщенного воздухом, образует огнетушащую пену средней кратности.ГПС 200, 600 и 2000 различаются между собой только по техническим показателям:

• ГПС 200.
  расход пожарного ствола
  по воде – 1.8 л/с, по пенообразователю – 0,12 л/с.
• ГПС 600.
  Производительность пены – 600 л/с, расход пожарного ствола
  по воде – 5,6 л/с, по пенообразователю – 0,36 л/с.
• ГПС 2000.
  Производительность пены – 200 л/с, расход пожарного ствола
  по воде – 18 л/с, по пенообразователю – 1,2 л/с.

Стоит также отметить мощное устройство УКТП Пурга, предназначенное для ликвидации пожаров на крупных объектах, а также на территориях с опасной производственной деятельностью. Технические характеристики схожи с ТХ генераторов средней кратности, однако производительность установки Пурга значительно выше. Так, по пене она составляет 21 тыс. л/мин., а дальность подачи струи – до 25 метров.

В целом, современные пенные ручные пожарные стволы идеально зарекомендовали себя в различных критических и экстраординарных условиях эксплуатации. При этом качество материала, надежность устройств редко у кого вызывали нарекания.

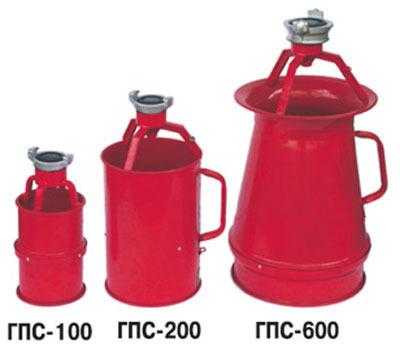

Пеногенераторы средней кратности, такие как ГПС-200, ГПС-600, ГПС-2000 предназначены для получения воздушно-механической пены из водного раствора пенообразователя, а также формирования струи и подачи ее при тушении пожара любой сложности, горючих и легковоспламеняющихся жидкостей.

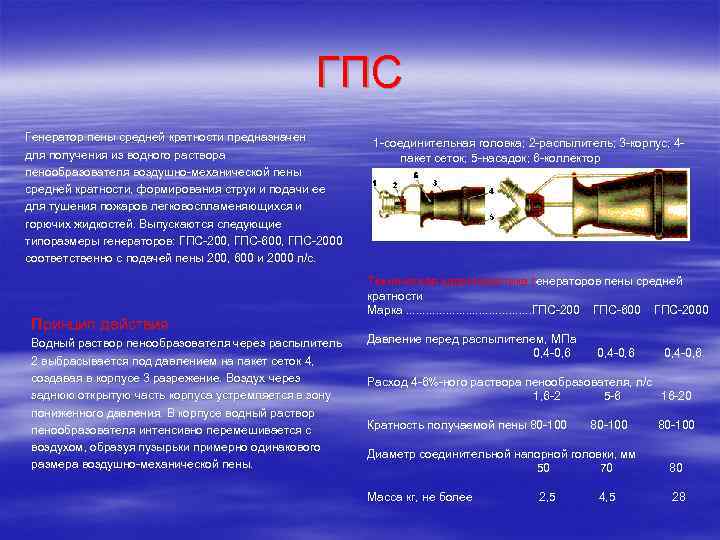

Устройство и принцип действия ГПС.

Генераторы пены по своей конструкции и принципу работы одинаковы и отличаются лишь геометрическими формами, размерами корпуса и распылителя.

Так, на рисунке 1 изображен генератор средней кратности ГПС-600, который состоит из насадок, корпуса с направляющим устройством, распылителя, пакета сеток и напорной соединительной головки.

Рисунок 1 Генератор ГПС-600

1 — насадок, 2 — кассета сеток, 3 — корпус генератора, 4 — распылитель, 5 — корпус распылителя, 6 — головка соединительная ГМН-70 ТУУ 29.2-30711025-012-2001

В сетке имеются ячейки по 0,8-1 мм, которые сделаны из проволоки толщиной 0,3-0,4 мм. Для получения воздушно-механической пены используется раствор пенообразователя. Он может быть как общего назначения, синтетический, углеводородный, так и биоразлагаемый.

Через распылитель раствор пенообразователя под давлением выбрасывается на пакет сеток, создавая тем самым разрежение в корпусе. Через заднюю открытую часть корпуса воздух устремляется в зону пониженного давления. В корпусе пенообразователь интенсивно перемешивается с воздухом, и образуются пузырьки воздушно-механической пены, которые имеют приблизительно одинаковый размер.

Таблица 2 — Технические характеристики генераторов пены средней кратности

Список использованной литературы

2. Теребнев В. В, «Справочник РТП». — М.: Центр пропаганды, 2007г.

3. http://tetis-group.ru/omega. php

4. ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования. М.:

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Генераторы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12.2.037 по чертежам, утвержденным в установленном порядке.

2.2. Генераторы должны выдерживать гидравлическое давление 0,9 МПа (9 кгс/см). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях корпусов распылителей и течь в местах соединений.

2.3. При работе генератора должно обеспечиваться полное заполнение пеной контура выхода из насадка.

2.4. Сетки генератора должны быть прочно закреплены в корпусах и равномерно натянуты.Прогиб натянутых сеток от груза массой (2±0,1) кг, расположенного на площади 40 см в центре сетки, а также после испытаний гидравлическим давлением перед распылителем 0,9-1,0 МПа (9-10 кгс/см) должен быть не более:

2 мм — для ГПС-200;

5 мм — для ГПС-600;

10 мм — для ГПС-2000.

2.5. Для кассеты должна быть применена сетка с номинальным размером стороны ячейки в свету 0,8-1,2 мм по ГОСТ 3826 , изготовленная из проволоки диаметром 0,3-0,4 мм из высоколегированной стали, или сетка по ГОСТ 6613 из полутомпаковой проволоки с таким же размером стороны ячейки и диаметром проволоки.

2.6. Генераторы ГПС-600, предназначенные для комплектации пожарной техники, должны иметь плечевой ремень и ручку 8 (черт.2).

2.7. Корпуса генераторов не должны иметь вмятин и других повреждений.

2.8. Литые детали генераторов должны быть изготовлены из алюминиевого сплава марки АК7 (АК7) или АК7 (АЛ9) по ГОСТ 1583 или из сплавов других марок с механическими и антикоррозионными свойствами, не уступающими указанным сплавам.

2.9. Предельные отклонения размеров отливок деталей генераторов, мм:

		номинальных	размеров	до 60 мм включ.
				св. 60 до 100 мм
				св. 100 до 160 мм
				св. 160 до 250 мм

2.10. Поверхности литых деталей не должны иметь трещин, посторонних включений и других дефектов, влияющих на прочность и герметичность генераторов и ухудшающих внешний вид.

2.11. Сварные швы не должны иметь посторонних включений, наплывов, непроваров и прожогов.

2.12. Метрические резьбы должны выполняться по ГОСТ 24705 с полями допусков по ГОСТ 16093 : 7Н — для внутренних резьб и 8 — для наружных резьб.Трубные цилиндрические резьбы — по ГОСТ 6357 , класс В.Резьбы должны быть полного профиля, без вмятин, забоин, подрезов и сорванных ниток.Не допускаются местные срывы, выкрашивания и дробления резьбы общей длиной более 10% длины нарезки, при этом на одном витке — более 0,2 его длины.

2.13. Стальные детали генераторов, кроме изготовляемых из листового проката и труб, должны иметь покрытие Ц18.хр. для исполнения У и Ц24.хр. — для исполнений ХЛ и Т; крепежные детали — покрытие Ц9.хр. Покрытия — в соответствии с требованиями ГОСТ 9.301 .

2.14. Кольца кассет должны быть изготовлены из стали 12Х18Н10Т по ГОСТ 5632 или из стали других марок с механическими и антикоррозионными свойствами, не уступающими указанной стали.

2.15. Уплотнительные прокладки генераторов должны быть изготовлены из картона марки А по ГОСТ 9347 или другого материала, обеспечивающего герметичность соединений.

2.16. Соединительные головки — по ГОСТ 28352 .

2.17. Резьбовые части деталей должны быть смазаны солидолом по ГОСТ 4366 .

2.18. Наружные и внутренние поверхности корпусов распылителей, насадков, а также наружные поверхности стоек должны быть покрыты эмалью красного цвета марки ПФ-115 по ГОСТ 6465 или другим лакокрасочным материалом того же цвета, по защитным свойствам не уступающим указанной эмали.Кассеты генераторов и выходные цилиндрические отверстия корпусов распылителей не окрашиваются.

2.19. Генераторы должны соответствовать следующим показателям надежности:гамма-процентный (= 90%) полный срок службы не менее 8 лет;гамма-процентный (= 90%) срок сохраняемости не менее 1 года;вероятность безотказной работы для генераторов ГПС-200 и ГПС-600 за 50 ч, ГПС-2000 за 25 ч — 0,993.

Как работает пенообразователь ГПС 600?

ГПС 600 – это пенообразователь, который используется для создания и нанесения пены на различные поверхности. Этот инновационный прибор работает по принципу смешивания жидкости с воздухом, что обеспечивает образование пенной структуры.

Основным элементом пенообразователя является компрессор, который выдает сжатый воздух. Воздух поступает в специальный резервуар, где смешивается с жидкостью, будь то вода или специальный состав для создания пены. Под давлением, это смешанное вещество подается через насадку или шланг с дозатором на поверхность, которую необходимо покрыть пеной.

При подаче наружного воздуха через шланг, происходит разбрызгивание жидкости и ее смешение с воздухом. Регулируя давление воздуха и количество жидкости, можно контролировать плотность, объем и степень пены. Результатом работы пенообразователя ГПС 600 является равномерное покрытие пены на поверхности без образования скоплений или неровностей.

Преимущества использования пенообразователя ГПС 600:

• Эффективность: благодаря тщательной смешиванию жидкости с воздухом, пенообразователь обеспечивает равномерное нанесение пены на большие площади.
• Экономичность: использование данного прибора позволяет существенно снизить расход материалов при покрытии поверхностей пеной.
• Простота использования: пенообразователь легко настраивается и управляется, что делает его идеальным инструментом для профессионалов и домашнего использования.
• Универсальность: благодаря возможности регулировки давления и объема пены, ГПС 600 может использоваться для работы с разными типами жидкостей и на различных поверхностях.

В целом, пенообразователь ГПС 600 является надежным и эффективным инструментом для работы с пенообразующими жидкостями. Он позволяет экономить время, силы и материалы при покрытии поверхностей пеной, а также обеспечивает высокое качество нанесения.

Пенообразователи

В зависимости от химического состава (поверхностно-активной основы) пенообразователи подразделяют на:

• синтетические углеводородные;
• синтетические фторсодержащие.

По виду воздействия на очаг пожара выделяют:

• поверхностные — дренчерные. Защита всей расчетной площади; установки для защиты резервуаров с горючими жидкостями;
• локально-поверхностные: спринклерные — для защиты отдельных аппаратов, отдельных участков помещений; дренчерные — для защиты отдельных объектов, аппаратов, трансформаторов и т. п.;
• общеобъёмные — предназначены для заполнения защищаемых объёмов;
• локально-объёмные — для заполнения отдельных объёмов технологических аппаратов, небольших встроенных складских помещений и других;
• комбинированные — соединены схемы установок локально-поверхностного и локально-объёмного тушения для одновременной подачи пены в объём или по поверхности технологических аппаратов и на поверхность вокруг них.

Это интересно: Противопожарные перегородки 1 и 2 типа — виды, нормы и требования

Пенообразователь ГПС 600: характеристики и применение

Пенообразователь ГПС 600 представляет собой химический агент, который используется для получения пены с высокими адгезионными свойствами. Этот продукт производится компанией XYZ и обладает рядом характеристик, которые делают его уникальным и востребованным на рынке.

Характеристики пенообразователя ГПС 600:

• Высокая степень пенообразования: ГПС 600 способен образовывать пену с высокой плотностью и стойкостью.
• Адгезионные свойства: Пена, полученная с помощью ГПС 600, обладает отличной адгезией к различным поверхностям, что делает ее идеальным выбором для крепления и утепления.
• Химическая стабильность: Пенообразователь обладает высокой стабильностью в различных условиях эксплуатации и не теряет своих свойств при изменении температуры или воздействии влаги.
• Экологическая безопасность: ГПС 600 не содержит вредных веществ и не оказывает негативного воздействия на окружающую среду.
• Простота применения: Пенообразователь легко смешивается с водой и может быть нанесен на поверхность при помощи специального аппарата.

Применение пенообразователя ГПС 600:

ГПС 600 находит широкое применение в различных областях, требующих крепления и утепления. Примеры применения:

1. Строительство и ремонт зданий: пена создана для использования в строительных работах, таких как утепление стен, крепление оконных рам и заполнение пустот.
2. Производство автомобилей: ГПС 600 используется для установки и крепления различных деталей автомобиля, а также для утепления салона.
3. Промышленность: в промышленных предприятиях пенообразователь может быть использован для фиксации оборудования и утепления трубопроводов.
4. Ремонтный и строительный сервис: пенообразователь ГПС 600 является неотъемлемой частью инструментария специалистов, выполняющих ремонтные и строительные работы.

Итоги

Пенообразователь ГПС 600 — это продукт, специально разработанный для создания качественной и надежной пены с высокими адгезионными свойствами. Благодаря своим характеристикам и широкому спектру применения, ГПС 600 является незаменимым инструментом для строительства, ремонта и других областей, где требуется надежное крепление и утепление.

Поверхностно активные вещества пенообразователей для тушения пожаров

Пены получают из водных растворов поверхностно-активных веществ. Основное отличительное свойство этих веществ заключается в их способности самопроизвольно концентрироваться, адсорбироваться на границе раздела фаз «вода – воздух» и «вода – углеводороды».

Характерной особенностью ПАВ-пенообразователей является их способность к образованию мицелл, в которых ПАВ аккумулируются, если их концентрация превысила критическое значение, называемое критической концентрацией мицеллообразования (ККМ). При появлении свободной поверхности, например при пенообразовании, молекулы ПАВ из мицелл поступают на поверхность пенных пленок. Вновь образованная поверхность пленок будет стабильной до тех пор, пока запас молекул в мицеллах не исчерпается.

ПАВ – это, как правило, вещества, синтезированные на белковой или синтетической основе, например на базе углеводородов или фторуглеродов, путем присоединения к ним гидрофильной группы, повышающей их растворимость в воде.

ПАВ снижают поверхностное натяжение воды на границе с воздухом и этим обеспечивают эластичность водных пленок в течение всего времени существования. Снижение поверхностного натяжения воды молекулами ПАВ достигается за счет их самопроизвольного концентрирования на поверхности. Причем молекулы ПАВ ориентируются углеводородными гидрофобными концами к воздуху, а полярным гидрофильным – к воде. Поэтому, если подойти сверху, поверхность водного раствора ПАВ представляется как углеводородная, а поверхностное натяжение углеводородов намного ниже, чем воды. В результате адсорбции поверхностное натяжение воды оказывается заметно пониженным при растворении в ней даже очень небольшого количества ПАВ.

Склонность молекул ПАВ к адсорбции объясняется их дифильным строением, т.е. в одной молекуле имеются две части, которые резко различаются по растворимости в воде: гидрофобная часть – это углеводородная цепочка и гидрофильная часть, представляющая собой солевой остаток кислоты. Такое химическое строение характерно для веществ, относящихся к группе анионных ПАВ. Другие виды ПАВ также содержат гидрофильную и гидрофобную части, но их химическое строение иное.

При растворении в воде молекулы ПАВ вытесняются из раствора на поверхность из-за плохой совместимости гидрофобной части молекул с водой. По мере увеличения концентрации и достижения некоторой предельной величины молекулы ПАВ образуют ассоциаты, называемые мицеллами, в которых гидрофильные части молекул обращены наружу, а гидрофобные – внутрь. Мицеллярные растворы являются термодинамически устойчивыми коллоидными системами. Концентрация ПАВ, при которой начинается образование мицелл, называется критической концентрацией мицеллообразования.

В зависимости от знака заряда, который приобретает поверхность при адсорбции молекул, все поверхностно-активные вещества разделяются на четыре группы:

• анионные, придающие поверхности отрицательный заряд;
• катионные, заряжающие поверхность положительно;
• неионогенные, практически не влияющие на заряд поверхности;
• амфолитные, заряжающие поверхность в зависимости от кислотности среды (рН) положительно – в кислой среде или отрицательно – в щелочной.

Такое поведение ПАВ зависит от характера диссоциации молекул. Так, анионные ПАВ диссоциируют с образованием поверхностно-активного аниона, а катионные образуют поверхностно-активный катион.

Примеры:

• анионное ПАВ – натриевая соль карбоновой кислоты;
• катионное ПАВ – четвертичная аммонийная соль;
• амфолитное ПАВ – карбоксибетаин;
• неионогенное ПАВ – оксиэтилированный бутилфенол.

Величина адсорбции молекул ПАВ на границе «раствор – воздух» определяется на основании анализа зависимости поверхностного натяжения водного раствора от концентрации ПАВ.

Предполагается, что стабильной является пенная пленка, поверхность которой покрыта плотным монослоем молекул ПАВ, поэтому максимальная поверхность, которую может стабилизировать пенообразователь, определяется концентрацией ПАВ, величиной ККМ и величиной адсорбции молекул в плотном монослое на границе раздела фаз.

ГПС-600

Меньшим собратом пеногенератора ГПС-2000 считается ГПС-600. Он отлично подходит для тушения легко воспламеняющихся веществ в жидкой агрегатной форме. При этом он показывает неплохую производительность (600 л/с). Благодаря этому его в обязательном порядке привлекают к работе в участках с затруднённым доступом. Удивительно, но ГПС-600 имеет совсем небольшой вес – 4, 5 кг. Также в числе его характеристик, заслуживающих внимания, имеется и хорошая глубина тушения, достигающая 5 метров. Корпус пеногенератора гпс-600 выполнен из прочного алюминиевого сплава.

Площадь тушения ГПС-600 составляет: для ЛВЖ (легковоспламеняющие жидкости) — 75 м2, для ГЖ (горючих жидкостей) — 120 м2. При этом глубина тушения составляет 5 метров.

Это интересно: Воздушно-пенный ствол СВПК-4: ТТХ и описание

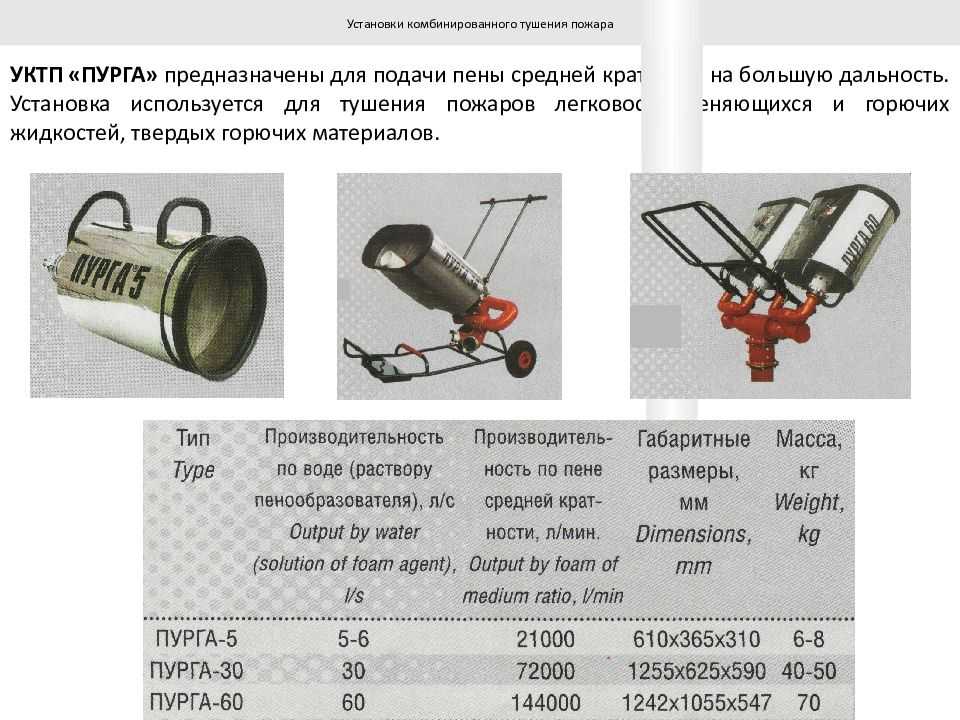

УКТП ПУРГА

Не стоит обходить своим вниманием и установку УКТП ПУРГА 5
, которая считается эффективным средством для ликвидации пожаров на большой площади. Отметим основные рабочие характеристики это агрегата:. Отметим основные рабочие характеристики это агрегата:

Отметим основные рабочие характеристики это агрегата:

• производительность пены составляет не менее 21000 литров в одну расчётную минуту;
• максимальный расход воды – 6 л/м;
• показатель кратности генерируемой пены равен 70;
• дальность пенной струи достигает 25 метров.
• вес ПУРГИ (с корпусом из нержавеющей стали) составляет 8 кг.

Как можно видеть, каждая из представленных модификаций, может достойно показать себя в чрезвычайной ситуации. Делайте правильный выбор, решая вопрос борьбы с пожаром!

Статью прислал: R600

Пеногенератор ГПС-600 необходим для получения воздушно-механической пены, путем преобразования ее из водного раствора пенообразователя.

При этом кратность пены ГПС-600 – 70-100, при этом генератор ГПС-600 прекрасно справляется с тушением жидкостей, которые легко воспламеняются, а производительность позволяет ему справиться с возгоранием в помещениях, которые труднодоступны.

Генератор пены состоит из:

• корпуса, к которому прикреплено устройство, направляющее пену
• соединительной головки
• пакет сеток.

Его корпус изготовлен из сплавов такого металла, как алюминий, так что работа с ГПС-600 довольно проста.

Описывая ТТХ, стоит отметить, что производительность ГПС-600 составляет 600 литров пены с секунду.

Площадь тушения ГПС-600

• ЛВЖ – 75 м 2
• ГЖ – 120 м 2

Глубина тушения 5 метров

В целом, производительность ГПС-600 находится весьма на приличном уровне. Вес установка ГПС-600 имеет небольшой – всего 4,5 кг, при этом площадь тушения весьма внушительна.

Расход ствола ГПС-600

• по пене (пенообразователь) составляет 0,36 л/с
• по воде – 5,64 л/с.

Пеногенератор ГПС-200 немного уступает своему «большому» собрату ГПС-600. Это, в первую очередь, касается производительности, которая для этого устройства составляет в три раза меньше, то есть 200 л/с пены.

Пример подачи пены из ГПС-600

Площадь тушения ГПС-200

• ЛВЖ – 25 м 2
• ГЖ – 40 м 2

Корпус и конструкция этого устройства точно такая же, как и у уже описанного нами выше устройства.

Вес ГПС составляет всего 2,4 кг, работать с пеногенератором очень просто. При этом дальность подачи пены составляет 10 метров.

Самым большим из пеногенераторов средней кратности является ГПС-2000, по своей конструкции не слишком отличается от других пеногенераторов. Разница между ними только в характеристиках. Поскольку он обладает самой большой производительностью – 2000 л/с по пене, соответственно имеет и самый значительный вес – 13 кг. Благодаря тому, что дальность подачи пены у ГПС-2000 составляет 14 метров, его целесообразно применять при больших возгораниях или в больших помещениях, а так же на пожароопасном производстве.

Из-за размеров внушительными также являются и показатели расхода по пенобразователю и по воде.

Площадь тушения ГПС-2000

• ЛВЖ – 250 м 2
• ГЖ – 400 м 2

Отдельно стоит отметить установку для тушения крупных пожаров УКТП Пурга-5.

По своим размерам и некоторым ТТХ Пурга-5 соответствует пеногенератору ГПС-600.

Однако, это касается только расхода водного раствора при работе, а также рабочему давлению.

Другие параметры более мощные, поэтому площадь тушения ствола Пурга-5 намного больше.

• дальность подачи струи пены составляет 20-25 метров
• расход пенообразователя 0,36 л/c
• производительность по пене составляет 21000 литров в минуту.
• кратность пены 70
• Расход воды (водного раствора пенообразователя), 5-6 л/с
• габаритные размеры 610х365х310

Корпус Пурга-5 изготовлен из нержавеющей стали и покрыт слоем порошковой краски, вес составляет 8 кг.

Проведенные испытания УКТП Пурга-5 показывают большую производительную мощность данного пеногенератора. Особенно это актуально при тушении пожара на крупной по территории площади, или же при ликвидации пожара причиной которого стали легковоспламеняющиеся жидкости.

Эффективность пожаротушения зависит в первую очередь от комплектации пожарного оборудования и применения специальных средств борьбы с пожаром. Одними из наиболее распространенных и действенных устройств для ликвидации огня являются ручные пожарные стволы. Воздушно-механический способ подачи пены ручными стволами позволяет значительно ускорить процесс пожаротушения.

Тушение пеной весьма результативный способ тушения единовременно нескольких видов (классов) пожаров за кратчайшее время. Использование пенных пожарных стволов даёт возможность применять результативно одинаковый объём воды, в сопоставлении, например, со стандартными водяными стволами.

Направленность и назначение

Пенообразователи целевого назначения способны вырабатывать пену, которая хорошо сохраняется на поверхности очага возгорания (бензина, нефти), то есть, может длительное время не разрушаться на открытом воздухе. Такие свойства пожарной пены создаются за счет того, что в состав пенообразователя входят несколько компонентов.

Также пенообразователи целевого назначения необходимы для тушения легковоспламеняющихся органических жидкостей растворимых в воде, например, спирта. За счет введение в состав пенообразователя некоторых полимеров, которые в свою очередь в последствие отделяют спирт от пены толстой полимерной пленкой.

К пенообразователям целевого назначения также можно отнести морозоустойчивые пенообразователи, соответственно они используются в регионах или климатических условиях с постоянно низкими температурами.

Универсальные и многоцелевые пенообразователи говорят сами за себя. По этому этот вид пенообразователя самый распространенные среди пожарных.

Пленкообразующие пенообразователи это особый вид пенообразователя который применяют при тушении возгораний углеводородного топлива (авиационное топливо, горючие газы и др.), а также во время подслойного тушения пожаров в резервуарах. За счет образования пленки на поверхности горючего он предотвращает повторное воспламенение.

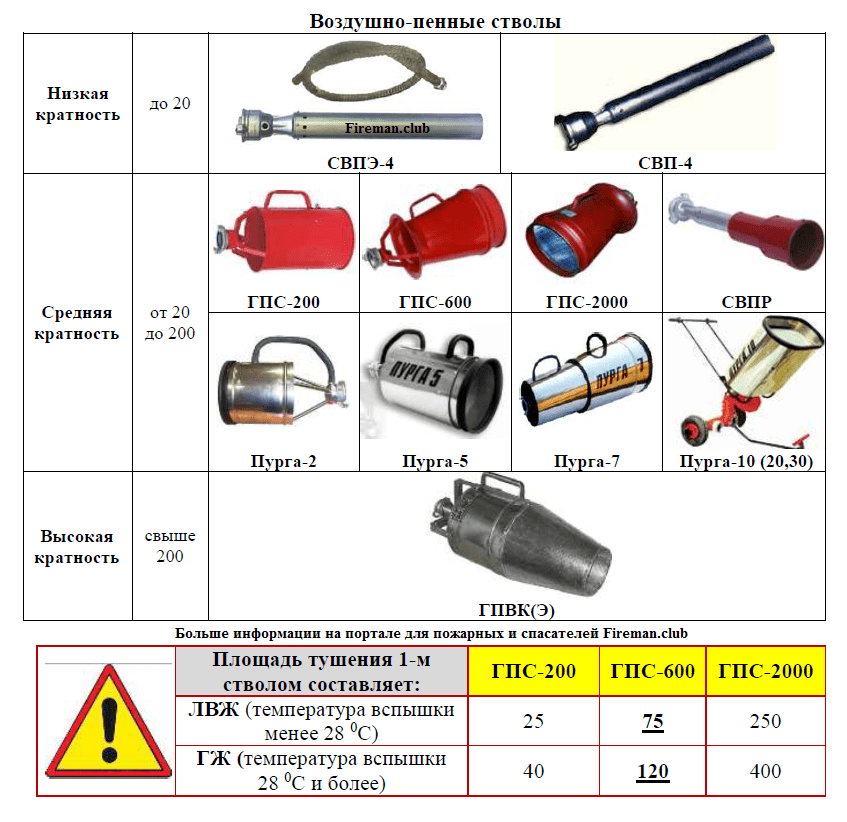

Следующая важная характеристика пожарной пены это ее кратность.

Кратностью пены (К) называется отношение объема пены (V_п) к объему жидкости в пене (V_р ):

Так как пена это пузыри надутые воздухом, что является неустойчивой дисперсной системой, в которой, с момента образования, начинает протекать процесс переноса воздуха от пузырька к пузырьку в результате общее количество пузырьков и объем пены уменьшается, а также выделяется вода.

В зависимости от величины кратности пены разделяют на четыре группы:

пеноэмульсии, вода с смачивателем К 200.

В пожаротушении используются все виды кратности пожарной пены. Получить различную кратность пены можно за счет разнообразных приборов и пеногенерирующих устройств (установок):

• пеноэмульсии — соударением свободных струй раствора, для тушения пожаров нефти в амбарах;
• низкократные пены — в пеногенераторах, в которых эжектируемый воздух перемешивается с раствором пенообразователя – стволы СВП;

Тушение пеной низкой кратности

пена средней кратности — на металлических сетках эжекционных пеногенераторов – ГПС-200; 600; 2000;

Тушение пеной средней кратности

пена высокой кратности – в генераторах с перфорированной поверхностью тонких металлических листов или на специальном оборудовании, в результате принудительного наддува воздуха в пеногенератор от вентилятора – дымососы.

Получение пеной высокой кратности

Читайте дополнительный познавательный материал по теме:

Источник

Безопасность при эксплуатации оборудования для формирования огнетушащей пены

К работе с ПТВ допускаются сотрудники, окончившие специализированные курсы и успешно сдавшие экзамен. Они должны твердо знать правила содержания, порядок использования и технический регламент ПС. Кроме этого, сотрудники обязаны регулярно проходить инструктажи. Оборудование должно проходить ежедневное техническое обслуживание для поддержания работоспособности:

внешний осмотр всех элементов пожарно-технического вооружения, особенно рабочих деталей: форсунок, сеток, подвижных частей и ручек;
проверка на отсутствие загрязнений, в том числе отверстия, через которое подаются составы;
проверка сеток на отсутствие повреждений;
тестирование надежности соединений, если выявлены неполадки – нужно отрегулировать;
проверка движений подвижных узлов во всех плоскостях, при выявлении неисправности – использование смазочные составы;
при выполнении операций следует обращать внимание на показатели давление на измерительном приборе;
по завершению работы удалить со ствола загрязнения и составы;
удалить жидкость из оборудования, особенно актуально это зимой;
после использования устранить выявленные неисправности и насухо протереть оборудование.

Все вышеперечисленное относится не только к самому стволу, но и к насадкам. Использовать пожарные стволы не разрешается рядом с воздушными линиями электропередач. Дистанция должна быть не меньше, чем радиус действия средства пожаротушения. Линия должна быть размотана прямо, а ее контур не должен иметь заломов и искривлений. Рядом с ней не должно быть острых предметов. Огнетушащие вещества подаются в рукава с постепенным нарастанием давления, это купирует риски разрывов. После завершения эксплуатации оборудование следует полностью просушить, особенно это актуально для металлических деталей.

Видео:

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Транспортирование генераторов допускается транспортом любого вида в соответствии с правилами, действующими на транспорте данного вида.Транспортирование генераторов в универсальных контейнерах и автомобильным транспортом может осуществляться без упаковки в тару с предохранением от механических повреждений.

7.2. Консервация выходных отверстий и стальных деталей корпусов распылителей — по варианту защиты В31 ГОСТ 9.014 .

7.3. Условия хранения генераторов исполнений У и X — по группе 2, исполнения Т — по группе 3; условия транспортирования — по группе 4, 6, 7, 9 по ГОСТ 15150 .

Площадь тушения ГПС-600

Пенообразовательный генератор ГПС-600 представляет собой переносной пеногенератор особой конструкции, производительностью до 600 л/мин и дальностью распространения пены до 18 метров.

Генератор пены состоит из корпуса, внутри которого находится пеногенератор типа ГПС-200 и эжекторный пенеобразователь. ГПС-200 представляет собой пеногенератор средней кратности, оснащенный устройством для создания воздушной пенной смеси с водой.

Вода для раствора ГПС-600 поступает через соединительную часть, включая водоструйный насос, и попадает в головку распылителя. Затем вода со специальным раствором Пурга-5 поступает в пеногенератор и под действием эжекторного пенообразователя превращается в пену.

Пеногенераторы ГПС-600 отличаются от ГПС-200 диаметром стволов расхода пены и головкой распылителя. Пенообразовательный генератор ГПС-600 имеет большие размеры и массу по сравнению с ГПС-200.

Объем и площадь пенообразующего действия пеногенератора ГПС-600 значительно выше, чем у ГПС-200, благодаря своей конструкции. Расход Пурги-5 в составе пенной смеси у ГПС-600 также превышает показатели ГПС-200.

Нормы хранения пенообразователя

Сроки годности и качество образователя пены зависят от производства ПО.

1. Хранят пенообразующее вещество в закрытых тарных емкостях из полимера или нержавейки. Подойдет и стальная тара (углеродистая сталь).
2. Фторированные пенные составы хранят исключительно в закрытой полимерной емкости или в таре из нержавейки. При отсутствии таковой, проводят стабилизацию раствора и раз в год проверяют качество.
3. Запрещено использовать железобетонные емкости, если они без полимерного покрытия. Не допускается хранение растворов больше месяца в стальной таре, если в составе ПО нет стабилизатора.
4. Водные растворы в стеклянной или пластмассовой емкости хранятся не более трех лет.

КОМПЛЕКТНОСТЬ

5.1. К генераторам должен быть приложен паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601 ; число паспортов, прилагаемых к партии разветвлений, — по согласованию предприятия-изготовителя с заказчиком.

5.2. В комплект каждого генератора исполнений У и Т должны входить запасная кассета и запасное резиновое кольцо по ГОСТ 6557 ; к генератору должен прилагаться паспорт, объединенный с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601 , и товаросопроводительная документация в соответствии с условиями договора между предприятием-изготовителем и заказчиком.
