Чем залить теплый водяной пол - 3 варианта + инструкция!

Вредные примеси

Не следует упускать из ввиду то, что в песке храниться разнообразные примеси, вредные для строительного ПБ. Их присутствие в сырье устанавливают визуально, отмучиванием либо использованием пипеточного метода. Если в нем присутствует повышенное содержание включений, бетон при создании растеряет свои прочностные характеристики и не станет прочным. Примеси бывают пылевидными, глинного и илистого состава. Преимущественно вредны глинистая плёнка, обволакивающая фракции, из-за чего соединение с цементной основой портится.

К вредоносным примесям относятся равным образом нестойкие рудничные включения, использование которых приведет к созданию внутреннего напряжения и появления на ПБ темных пятен. Сернистые включения, вызывают коррозионные процессы в бетоне и арматуре, слюдяные чешуйки приводят к возникновению различных трещин.

Технология укладки стяжки на систему теплого пола

Для начала работ следует разделить подготовленное основание на поля площадью 40 кв. м. Количество полей зависит от площади комнаты и ее геометрической формы. Линии раздела полей будут показывать, где должны пролегать швы, которые будут компенсировать температурные перепады. Их следует заполнить эластичными материалами, чтобы во время нагрева воды в системе они не растрескивались от расширений или перепадов температур. По этим же швам проходят отводящие и подающие петли отопительной водяной системы. Чтобы трубки случайно не повредились, их защищают гофротрубами и специальными гильзами из металла.

Водяной пол в ванной своими руками, подготовка к стяжке

Следующим шагом в установке системы является размещение нагревающего контура

Важно помнить, что трубопровод по техническим стандартам рекомендуется укладывать через каждых 10 см вдоль стен, а не в центре помещения. Около дверных и оконных проемов шаг можно увеличить до 12 см. Петли, длина которых превышает 100 м, использовать не рекомендуется

Петли, длина которых превышает 100 м, использовать не рекомендуется.

Монтировать контур можно как по параллельной, так и по спиральной схеме. Параллельный монтаж предписывает располагать линию труб в виде змейки. Следует знать, что в области начала этой змейки температура будет самой высокой. Этот способ укладки лучше всего подходит для маленьких комнат. Спиральное расположение контура прогревает в равной степени всю комнату, поскольку нагревательная и возвратная системы из труб чередуются друг с другом. В больших помещениях лучше обустраивать теплый пол именно спиральным методом.

Коллектор монтируется на стенке ближе к поверхности пола и помещается в монтировочный шкаф. Внутри этого шкафа основной источник тепла стыкуется с нагревательными трубами. Труба с горячей водой и возвратный трубопровод, к которому впоследствии будет подключен коллектор, тоже заводятся в шкаф. Туда же монтируется и циркуляционный насос, обеспечивающий непрерывное движение теплой воды по всему объему контура.

Стяжка под водяной теплый пол в ванной комнате

Каждый трубопровод должен быть оснащен запорным вентилем, предназначенным для отключения системы теплого пола от общей отопительной системы. Коллектор подсоединяется к одному из таких вентилей.

На следующем этапе обустройства водяного пола необходимо провести гидроизоляцию всех поверхностей. Для этого используют обычную полиэтиленовую пленку или алюминиевую фольгу. Если для теплоизоляции планируется приобрести специальный пенопласт, на одной из сторон которого прикреплена пленка из алюминия, то дополнительная гидроизоляция не понадобится.

Перед тем, как задумываться, чем и как правильно залить теплый водяной пол, по всему помещению следует уложить слой теплоизоляции. Для этого вдоль каждой стенки прикрепляют рантовую ленту, назначением которой является компенсация расширения под влиянием температуры. После того, как теплоизоляция уложена, поверх нее крепят фиброволокно или армировочную сетку (лучше всего подходит сетка из металла с ячейками 10х10 см, изготовленная из проволоки с толщиной сечения 3 мм). Поверх армировочного слоя крепятся монтажные планки и пластиковые трубки.

Монтажной планкой называется комплект специальных реек с пластиковыми канавками. В эти канавки размещаются трубы, которые затем следует надежно зафиксировать. В компенсационные швы по линиям разбивки закладывают любой эластичный материал. После этого предстоит провести опрессовку отопительной системы, а затем можно будет начинать работу с бетоном.

В систему заливается вода, после чего она должна сутки находиться под рабочим давлением. Если за это время давление никак не изменится, то это будет считаться признаком нормальной работы системы.

Стяжка под систему «теплый водяной пол»

Предпоследний этап работ — это заливка системы бетоном. Водяной трубопровод проходит через все помещение и нагревает весь объем контура. Толщина теплого пола не должна превышать 7 см. Для раствора специалисты рекомендуют применять бетон, марка которого не ниже, чем М300

Важно помнить, что перед заливкой систему обязательно нужно заполнить водой и привести ее в рабочее состояние

Заливать теплый пол песчано-цементным раствором необходимо при средней комнатной температуре. Опытные мастера советуют во время заливки протыкать металлическим стержнем только что выложенный раствор: таким образом проще всего избежать появления пустот, заполненных воздухом.

Подготовительные работы перед заливкой

До того, как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

обустройство основы под раствор;
установка всех отопительных контуров.

Когда создается теплый пол — заливка стяжки производится после укладки так называемого «пирога».

Его делают в определенной последовательности:

Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.

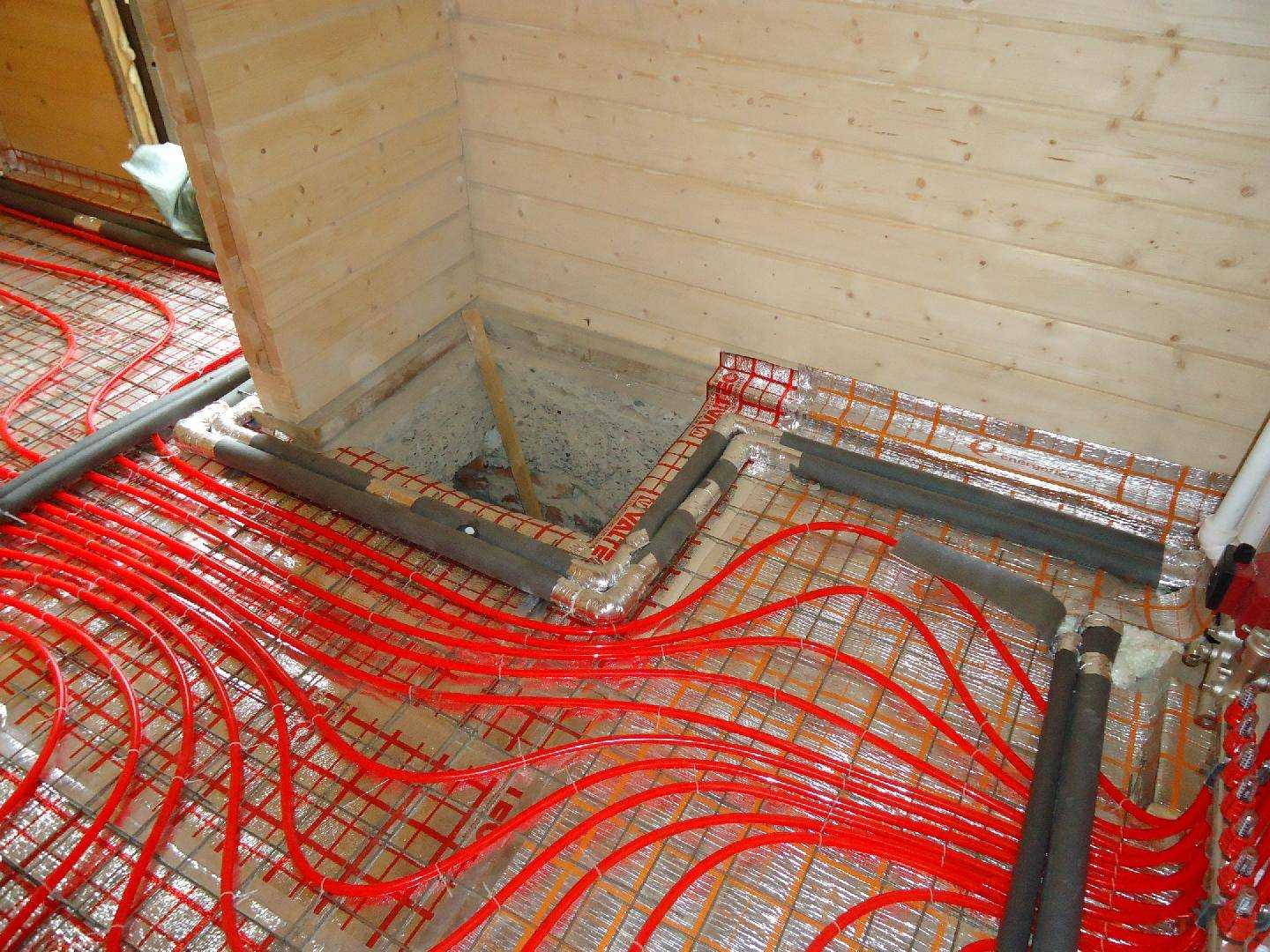

После этого приступают к фиксации отопительных контуров. для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: «Как сделать теплый пол из полипропиленовых труб своими руками «).
С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
Для получения ровного основания следует закрепить маячковые профили — это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

Монолитная стяжка поверх теплого пола

сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

Функции стяжки пола

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.
Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.
Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.
Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.

Стяжка с фиброволокном усиленная

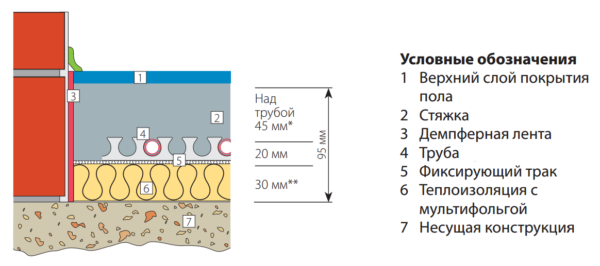

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Сборный вариант

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

ГВЛВ – влагостойких гипсоволоконных плит;

Теплый пол по ГВЛ

элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
влагостойкой фанеры;
ЦСП;
ДСП.

Водяной теплый пол на деревянном перекрытии

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация

Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающи хся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

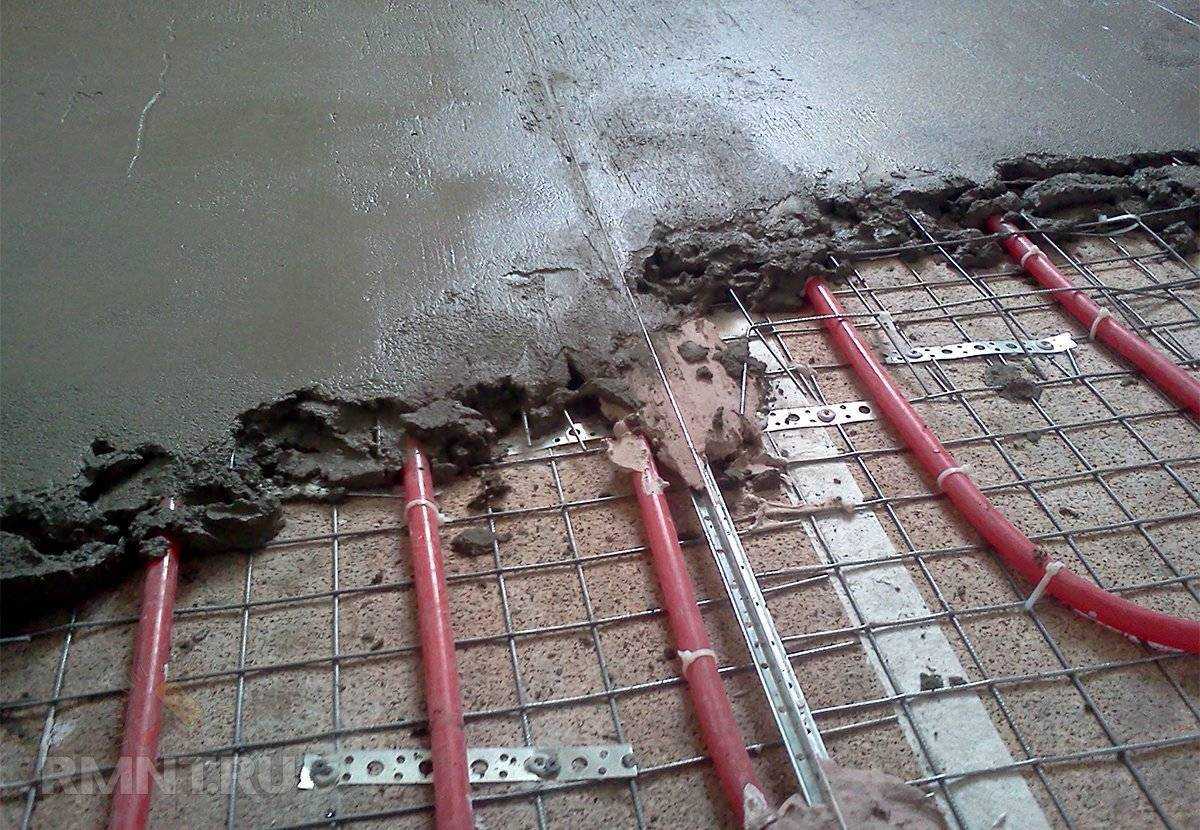

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчано й стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

отсев с фракцией от 3 до 5 мм;
цемент М300 и выше;
пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

цемент – 1 часть;
отсев – 6 частей;
пластификатор – 0,35 литра на 1 мешок цемента;
вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

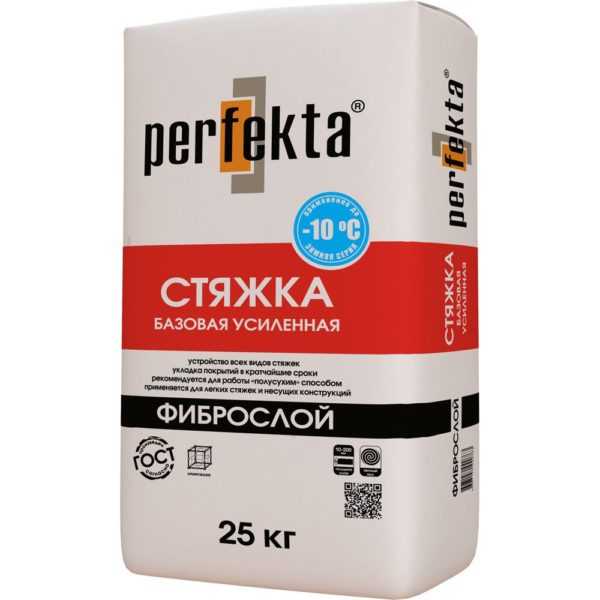

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

цемент М400 – 1 часть;
просеянный крупный песок – 3 части;
фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающи еся смеси

По своим свойствам самовыравнивающи еся составы похожи на стандартную цементно-песчану ю смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающи еся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

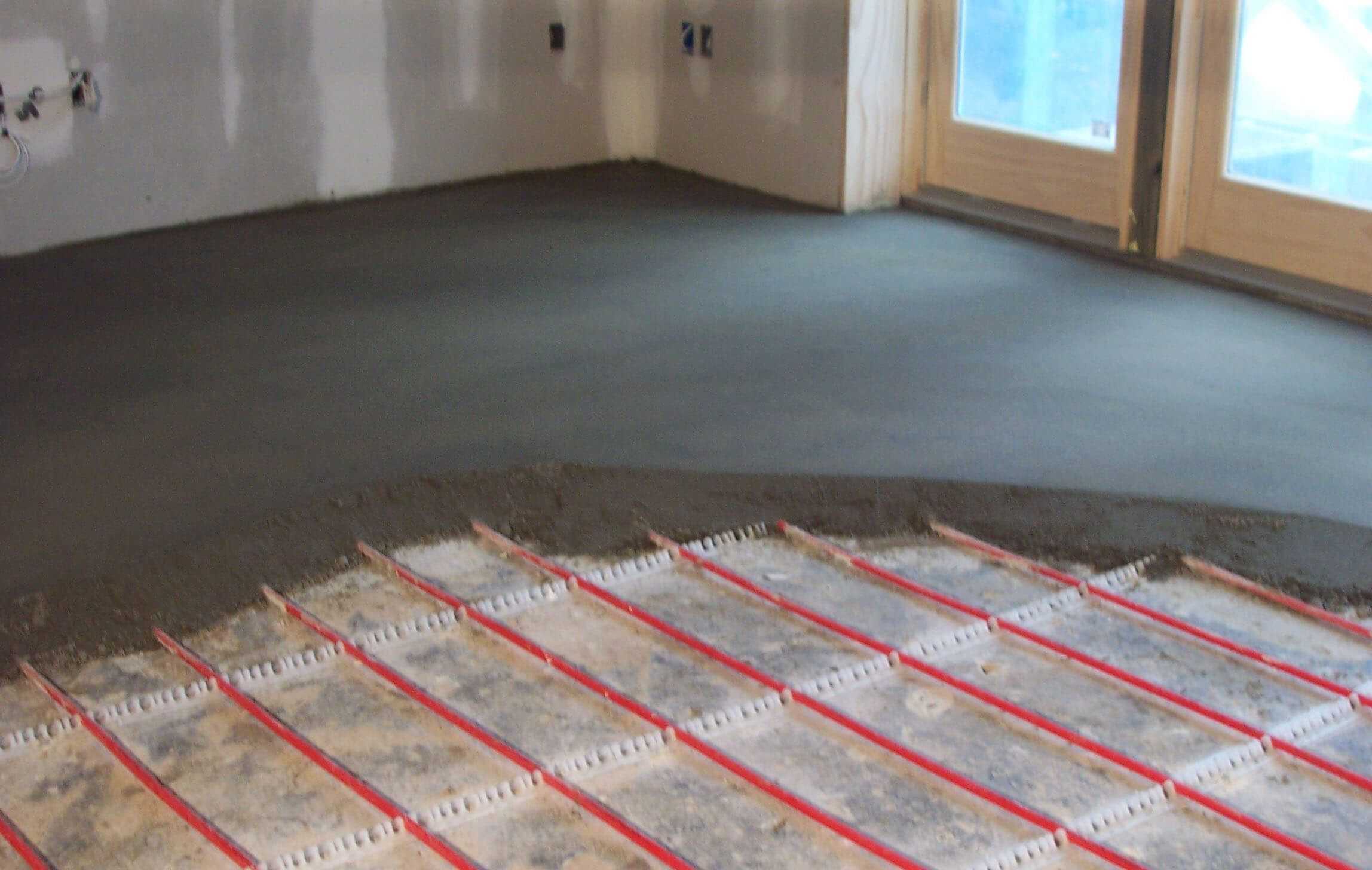

Пример заливки водяного теплого пола

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.
Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.
Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Сухая стяжка пола своими руками

До начала монтажа должна быть закончена прокладка коммуникаций, установка сантехники, а также работы, связанные с «мокрыми» процессами. Рекомендуемая температура в помещении на уровне пола — не менее 10°С, максимальная влажность основания — не более 4%, а влажность воздуха — 60%. Материалы заранее заносят в помещение и выдерживают несколько часов для акклиматизации.

Монтаж сборной стяжки включает:

Подготовку основания.
Нанесение разметки высоты стяжки на стены.
Укладку пароизоляции.
Установку по периметру помещения кромочной ленты.
Устройство выравнивающего слоя, звукоизоляции и теплоизоляции согласно проекту.
Укладку листов ГВЛВ, ЦСП, водостойкой фанеры.

Устройство финишного покрытия проводят через 24 часа после монтажа сборной стяжки.

Подготовка основания

Отверстия в плитах, зазоры, примыкания к перегородкам и трубам заделывают цементно-песчаным раствором не ниже М100. Высокотемпературные трубы оборачивают минеральной ватой, защитными металлическими кожухами, которые прикрепляют разжимными дюбелями к перекрытию.

Разметка

Отметку уровня пола с помощью лазерного или гидравлического нивелира выносят на стены и перегородки. К ней привязывают высоту всех слоев конструкции.

Пароизоляция, укладка ленты

Полиэтиленовую пленку расстилают на пол с нахлестом на стены не менее 200 мм. Если пароизоляция состоит из нескольких полотнищ, их склеивают между собой двусторонним скотчем. Демпферную ленту прокладывают вдоль стен в местах, где сборная стяжка примыкает к конструкциям. В углах ее рекомендуется разрезать.

Сухая засыпка

Гранулы рассыпают по поверхности на требуемую толщину. При помощи двух направляющих реек и правила проводят нивелирование, начиная с дальней от двери стены:

Устанавливают 2 рейки параллельно друг другу на расстоянии, равном длине рабочей части правила.
Выравнивают плоскости реек в соответствии с разметкой.
Проводят нивелирование уровня засыпки на небольшой захватке.
Рейки удаляют.

Можно проводить засыпку сразу всей площади пола или отдельными участками.

Укладка минеральной ваты или пенополистирола

Если в качестве теплозвукоизоляции применяются плитные материалы, их устанавливают начиная от противоположной к двери стены. Чтобы обеспечить жесткую совместную работу всех слоев, направление укладки должно быть перпендикулярно элементам ГВЛВ выравнивающего слоя.

Монтаж элементов пола

Начинают установку листов от стены с дверным проемом справа налево или с противоположной стороны от дальнего угла слева направо. Предварительно нужно удалить фальцы с той стороны листа, которая будет примыкать к стене. Каждый следующий ряд начинают с остатка от предыдущего, чтобы минимизировать отходы и обеспечить разбежку стыков не менее, чем 250 мм.

Листы укладывают вплотную друг к другу с зазором не более 1 мм. Для передвижения по засыпке устраивают островки размером 500х500 мм из фрагментов фанеры или ГВЛВ.

Для скрепления листов между собой на фальцы двух соседних элементов наносят клеящую мастику, соединяют и скручивают винтами для ГВЛ длиной 19-30 мм. Размер метиза подбирается исходя так, чтобы не повредить расположенные ниже пароизоляцию и технические сети.

Шаг креплений — не более 300 мм. Шуруп устанавливают перпендикулярно поверхности, утапливают на глубину 1 мм. Излишки клея удаляют шпателем.

После монтажа покрытия острым ножом срезают выступающую часть кромочной ленты и пароизоляции. Теперь можно приступать к заключительной отделке.

Дверные проемы и трубы

В местах проемов устраивают вставки из листового материала, из которых формируют фальцевое соединение. Крепят узел аналогично соединению двух смежных элементов. Если сухая стяжка стыкуется с другими видами основания, снизу подкладывают антисептированный деревянный брусок или угловой профиль.

Инженерные коммуникации, проходящие в стяжке, рекомендуется защитить металлическими кожухами. В местах выхода стояков на поверхность установить гильзы.

Разновидности

В строительстве применяют сырье натурального и искусственного происхождения. Обе разновидности осуществляют роль структурообразующего каркаса. Именно благодаря их присутствию в дальнейшем проистекает равномерность образования внутреннего напряжения, гарантируется прочность и долговременность сооружений. Такой наполнитель уплотняет пустые места, возникающие между щебенкой. Взаимодействуя со склеивающими составляющими в виде водяного цементного раствора, гарантирует создание крепкой смеси с однородной структурой.

Для выполнения строительно-монтажных операций применяется 2 основополагающих вида сырья по образованию — карьерный или овражный и речной, который намывается из русел рек. В районах около морей его добывают с морского дна, но поскольку его перевозка весьма дорогостоящее мероприятие, зачастую его используют в месте намыва. В центре Российской Федерации, намного дешевле речной композит. Промышленные сыпуны озерного и карьерного вариантов обладают совершенно разными характеристиками.

Для чего нужна стяжка пола?

Ремонт всегда включает в себя множество взаимосвязанных и последовательных операций. Каждая такая операция выполняется с конкретной целью. Например, стяжка пола нужна, чтобы:

— выровнять неровности пола;

— сделать поверхность более жесткой и прочной;

— придать полу требуемый уклон;

— повысить тепло- и звукоизоляционные свойства;

— скрыть выступающие инженерные коммуникации.

Более того, стяжку пола выполняют как основу для финального покрытия пола – будь то плитка, ламинат или иной материал. В независимости от цели выполнения такой операции конечное покрытие должно быть прочным, надежным и качественным, чтобы исключить вероятность появления трещин, изгибов или других дефектов покрытия. Несомненно, надежность и долговечность пола зависит от качества выполнения стяжки пола, а также от качественных характеристик материала, который используется для подготовки раствора.
