Как в excel сделать график из двух таблиц?

Добавление в график вспомогательной оси

Нередко возникает необходимость на одной диаграмме разместить несколько графиков. В этом нет никакой сложности, если они имеют одинаковые меры исчисления. Но порой приходится совмещать несколько графиков с различными мерами исчисления, к примеру, чтобы показать зависимость одних данных от других. Делается это следующим образом.

1. Первые шаги такие же, как и описанные выше. Выделяем таблицу, переходим во вкладку “Вставка” и выбираем наиболее подходящий вариант графика.

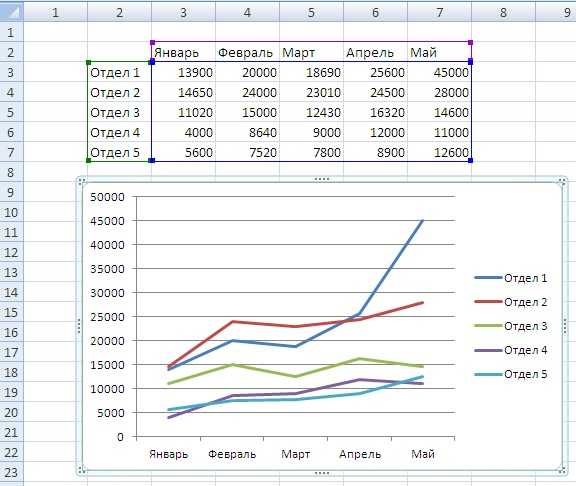

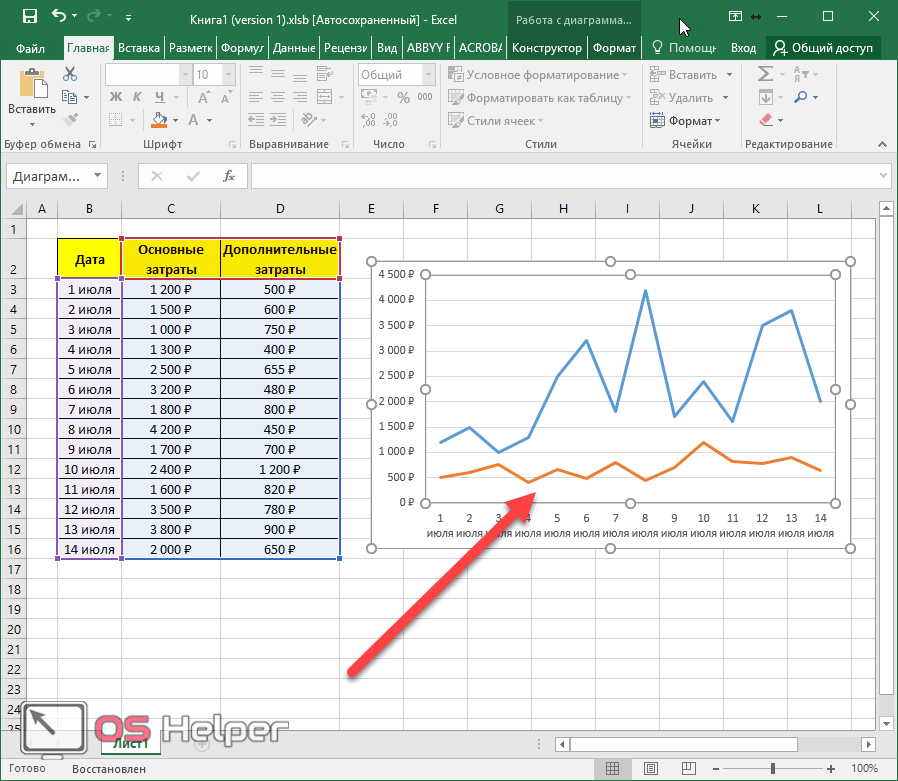

2. В полученной диаграмме построено несколько графиков в соответствии с количеством столбцов выделенной таблицы. Теперь нужно нажать правой кнопкой мыши на тот, для которого необходима вспомогательная ось. Внизу появившегося списка выбираем «Формат ряда данных…».
3. Откроются настройки формата данных, в котором выбираем “Построить ряд по вспомогательной оси”.
4. После этого будет добавлена вспомогательная ось, и график перестроится. Далее можно скорректировать название, подписи данных, легенду, и выбрать для них подходящее место.

Примечание: в диаграмму можно добавить только одну дополнительную ось, что ограничивает возможность построения графиков для трёх и более различных мер исчисления.

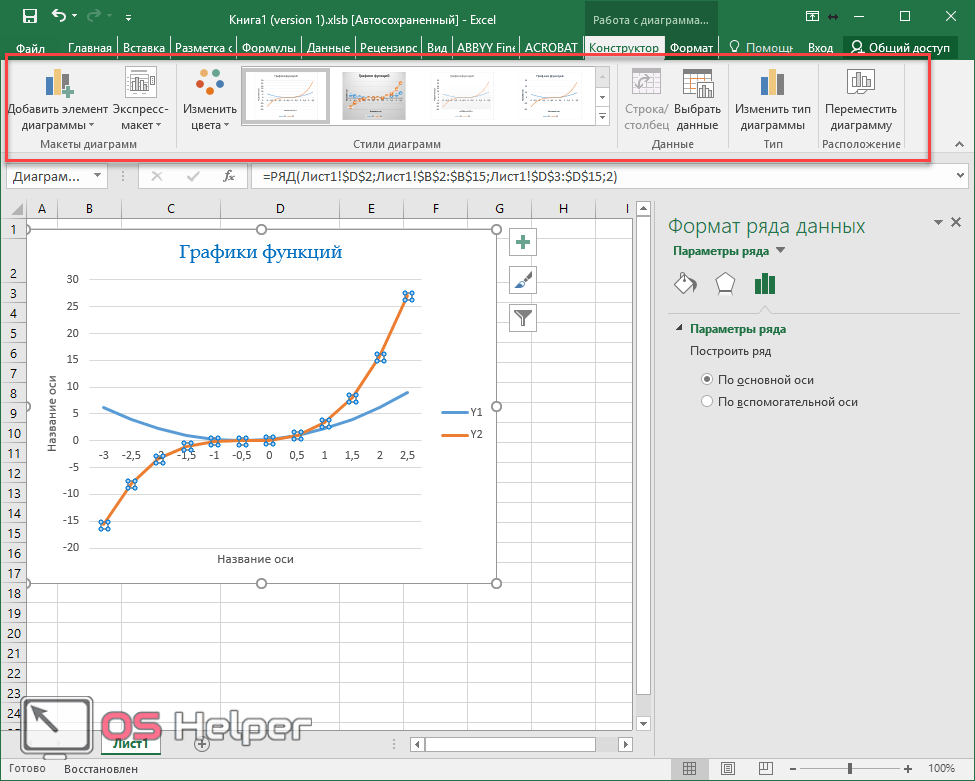

Дополнительные вкладки на панели инструментов

Обратите внимание на то, что каждый раз, когда вы начинаете работать с диаграммой, наверху появляются дополнительные вкладки. Рассмотрим их более внимательно

В этом разделе вы сможете:

• добавить элемент;
• выбрать экспресс-макет;
• изменить цвет;
• указать стиль (при наведении график будет менять внешний вид для предварительного просмотра);
• выбрать данные;
• изменить тип;
• переместить объект.

Содержимое данного раздела постоянно меняется. Всё зависит от того, с каким объектом (элементом) вы работаете в данный момент.

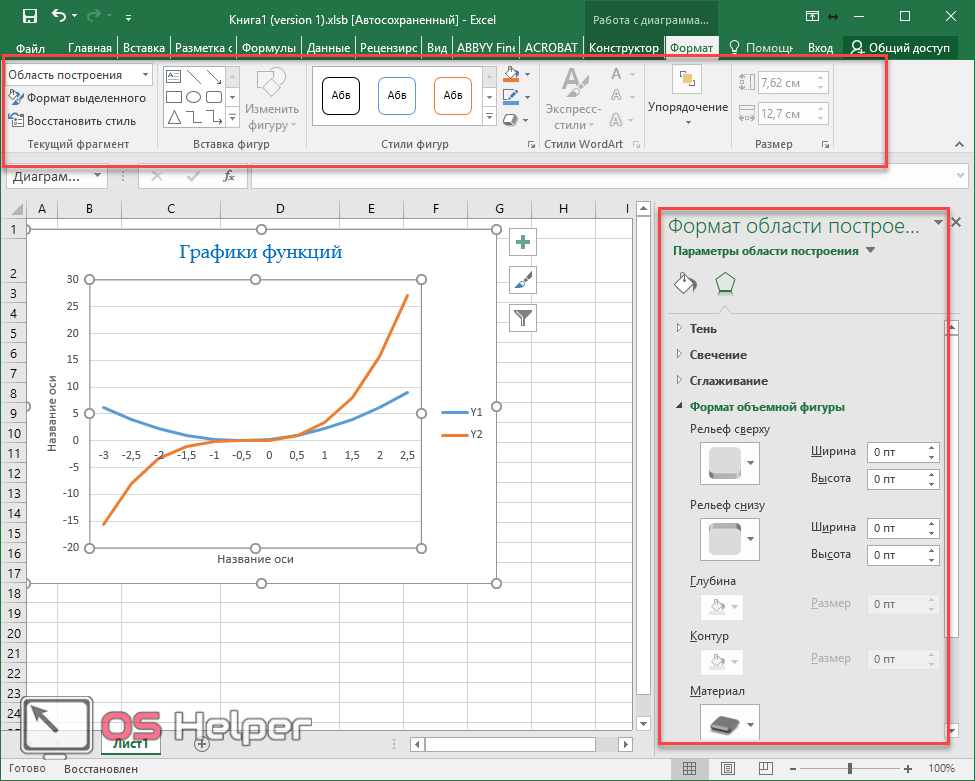

Используя данную вкладку, вы сможете сделать что угодно с внешним видом диаграммы.

Как построить график функции в Экселе?

Выше было рассказано, как нарисовать график в Excel, если все взаимозависимые данные уже известны; сделать это не сложнее, чем ускорить работу Windows 10 или разобраться в настройках видеоплеера. Чуть больше работы предстоит пользователю, если требуется построить график функции — придётся предварительно указать, по какой формуле программа должна вычислять значения.

Чтобы сделать простой график функции в Excel, нужно:

Создать таблицу с заголовками типа X и Y или любыми другими, позволяющими проследить зависимость одного ряда значений от другого. Здесь же можно сразу задать несколько последовательных значений для оси X — самостоятельно или используя автоматическую нумерацию.

Теперь следует переместиться в самую верхнюю ячейку под заголовком второго столбца, нажать на клавишу «Равно» и ввести нужную формулу. В примере будет построен график параболы, то есть любое значение Y равно соответствующему X, возведённому во вторую степень; для такой простой зависимости достаточно умножить соседнюю ячейку саму на себя, после чего нажать на клавишу Enter.

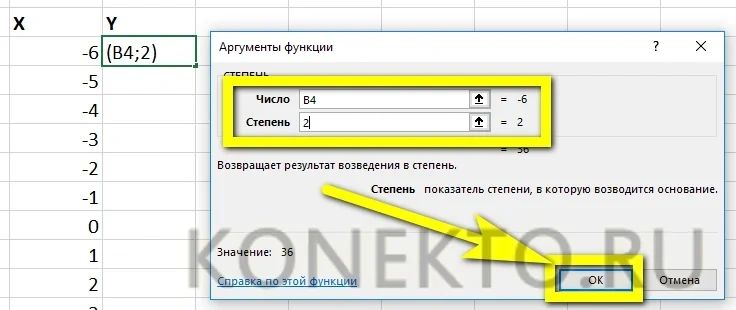

В более сложных случаях имеет смысл перейти на вкладку «Формулы» и воспользоваться одной из функций, находящихся в разделе «Математические».

Построить график параболы, как и любого другого возведения Y в степень от X, можно, выбрав в выпадающем списке функцию «Степень».

Теперь остаётся указать исходное значение (соседнюю ячейку по оси X), вписать в нижнем текстовом поле требуемую степень и нажать на кнопку «ОК».

Выделив ячейку с рассчитанным значением и потянув вниз за крестик, расположенный в правом нижнем её углу, пользователь наконец получит исходную таблицу соответствий.

Чтобы сделать график более «масштабным», можно изменить несколько крайних исходных данных по оси X — значения по Y будут пересчитаны автоматически.

Пытаясь рисовать график в Excel способом, описанным выше, пользователь столкнётся с неприятным сюрпризом: ось X будет «переползать» сверху вниз, не желая оставаться на одном уровне. Решить проблему можно, выделив для постройки зависимости только значения Y.

Остальные манипуляции не отличаются от предыдущих: необходимо перейти на вкладку «Вставка» и выбрать в разделе «Диаграммы» функции «График» или «График с маркерами».

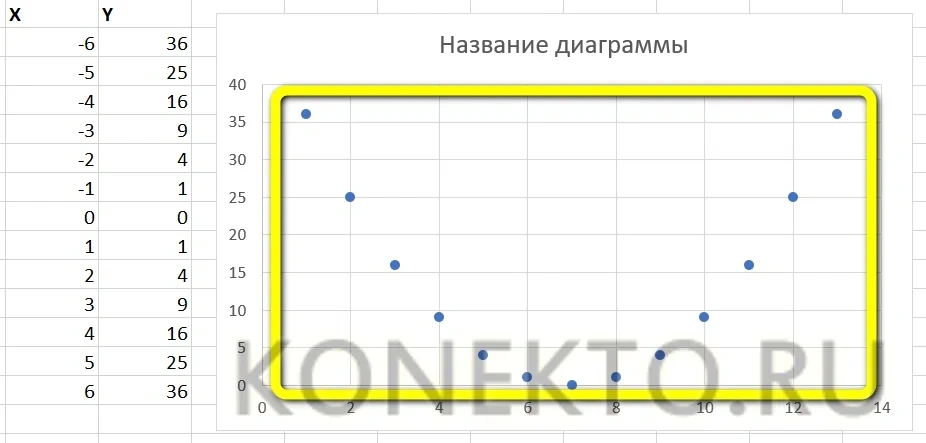

Как можно заметить, линия, соединяющая точки, состоит из отдельных отрезков и для совершенно равномерной параболы смотрится неудовлетворительно. Чтобы придать графику привычный вид, нужно в том же разделе выбрать выпадающее меню «Вставить точечную…диаграмму» и в ней — функцию «Точечная с гладкими кривыми» или «Точечная с гладкими кривыми и маркерами».

Получившийся график будет ровным, поскольку промежуточные прямые в нём преобразованы в кривые.

Если заданных значений очень много или предполагается дополнить график пояснениями и рисунками, стоит выбрать в том же выпадающем списке функцию «Точечная» — тогда на графике функции будут отображены только соответствующие маркеры.

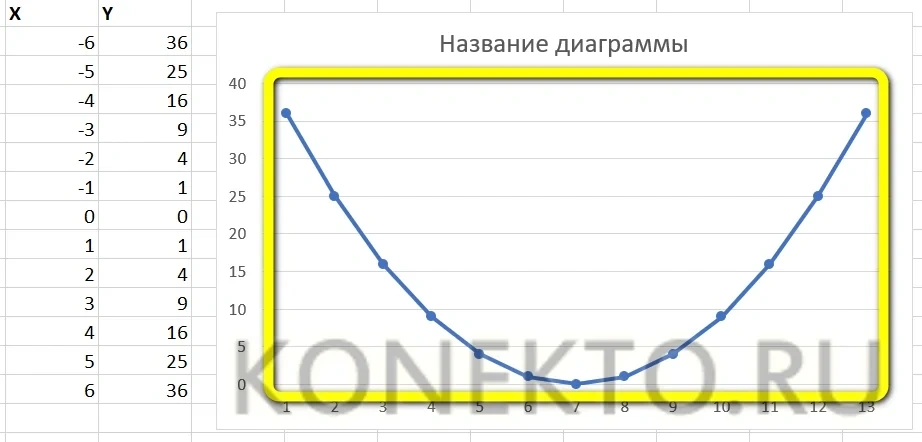

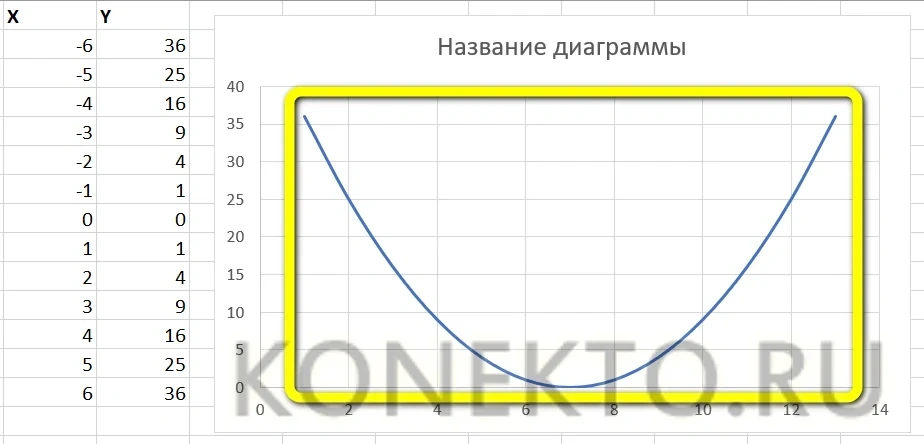

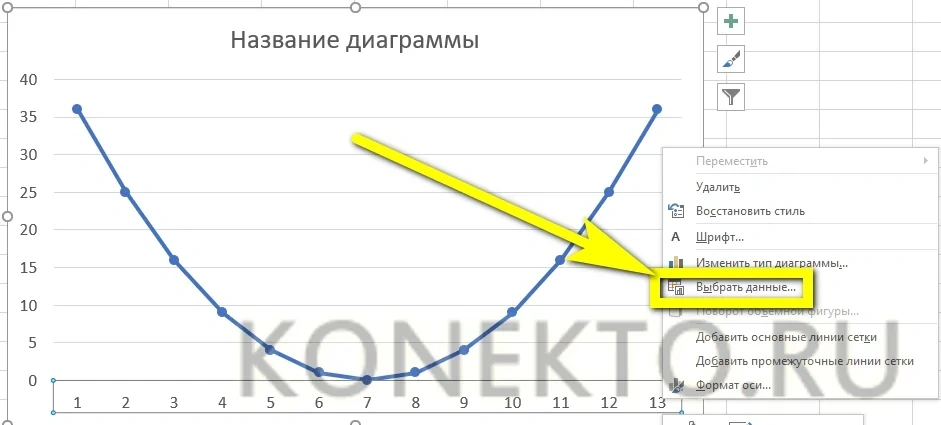

Несложно заметить, что ось X на изображении подписана неправильно. Исправить это можно, выделив её (именно ось, не весь график) щелчком мыши и вызвав в контекстном меню команду «Выбрать данные».

В открывшемся окне в графе «Подписи горизонтальной оси» нужно нажать на кнопку «Изменить».

Теперь — нажать на расположенную в новом окошке обращённую вверх стрелочку.

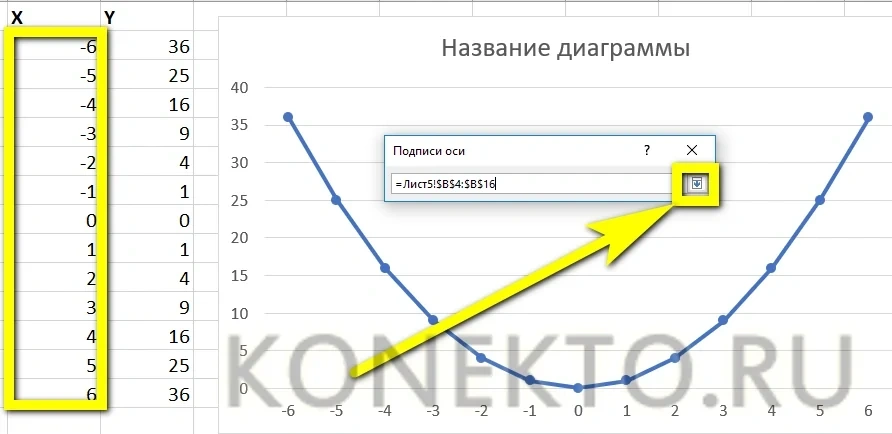

Выделив указателем мыши диапазон значений X, которые должны стать подписями для соответствующей оси, и нажав «ОК», пользователь увидит, что график уже претерпел изменения.

Далее следует подтвердить правильность действий, снова нажав на кнопку «ОК».

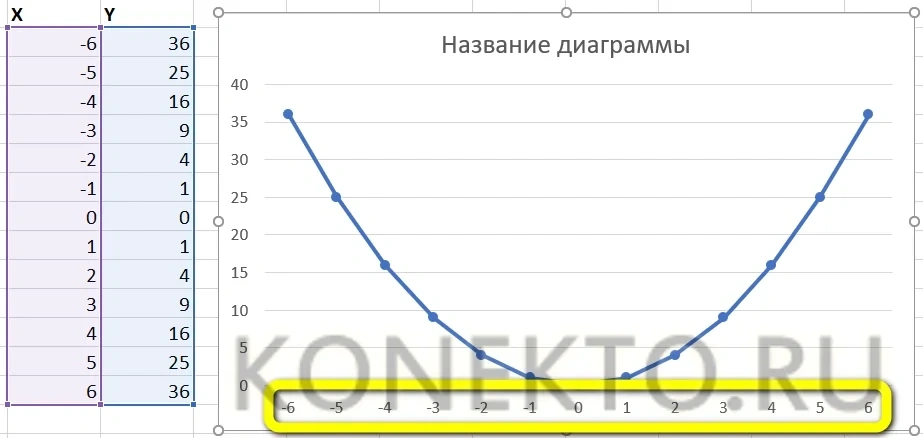

Посмотреть соответствия графика и осей можно, обратив внимание на выделенные столбцы исходной таблицы. При внесении изменений в ряд X значения Y автоматически пересчитываются, а график принимает новый вид

Форматирование графиков в Excel.

Но диаграмма имеет не очень презентабельный вид. Займемся ее форматированием, то есть сделаем внешний вид графиков более красочным и привлекательным.

Изменяем внешний вид поля диаграммы.

1. Щелкаем правой клавишей мыши по серой «Области построения диаграммы» и в выпавшем контекстном меню выбираем «Формат области построения…».

2. Нажимаем на кнопку «Способы заливки», выбираем вкладку «Градиентная» и настраиваем цвета так, как показано на рисунке слева.

3. Нажимаем на кнопку «ОК». В окне «Формат области построения» видим образец, который показывает назначенное нами форматирование.

4. Делаем рамку черной сплошной самой толстой линией.

5. Закрываем окно «Формат области построения нажатием на кнопку «ОК». Диаграмма изменила внешний вид.

Форматируем линии графиков.

1. Щелкаем правой клавишей мыши по линии «Выпуск-план» и в выпавшем контекстном меню выбираем «Формат рядов данных…».

2. Настраиваем вкладку «Вид» так, как на скриншоте, расположенном ниже этого текста.

Линия стала красной и средней толщины, маркер стал белым с красным обрамлением, круглым и имеет размер 6 пт.

Аналогичным образом форматируем линию «Выпуск-факт», только применяем синий цвет и для типа маркера ромбическую форму.

3. Закрываем окно «Формат ряда данных» нажатием на кнопку «ОК», диаграмма еще улучшила внешний вид.

Форматируем оси X и Y.

1. Щелкаем правой клавишей мыши по оси X и в выпавшем контекстном меню выбираем «Формат оси…».

2. Настраиваем вкладку «Шкала» так, как на представленном слева снимке экрана. Цену делений установим 7 дней, конец недели — воскресенье.

Для оси Y  пока ничего менять не будем!

Изменяем размеры диаграммы, шрифтов заголовка и названий осей.

Перед завершением процедуры форматирования установим необходимые размеры всей диаграммы и области построения графиков. Для этого необходимо выделить объект щелчком левой кнопки мыши и, нажав и удерживая той же левой кнопкой мыши средний маркер на границе области, перетащить границу в нужное место. Далее – повторить процедуру с другими границами области диаграммы и области построения графиков.

И в завершении следует увеличить размер шрифтов заголовка и названий осей. Это делается с помощью стандартной панели форматирования Excel: выделяется текст и назначаются необходимые размеры и цвет шрифтов. Надписи, включая «легенду», необходимо передвинуть и выровнять на поле диаграммы с помощью мыши.

Все, вот результат – красивые, понятные, аккуратные графики в Excel!

Наносим линии погрешностей

Что же касается линий погрешностей, то их можно провести, используя соответствующие возможности Excel (если он у Вас, как минимум, версии 2007 г.). Правда, так как величина погрешности в нашем примере для каждой из точек – разная, то возможности Excel по построению погрешностей здесь помогут мало.

Так что, в данном случае, можно начертить их вручную (т.е. нарисовать мышкой соответствующие вертикальные линии, проходящие через каждую экспериментальную точку).

Однако, это, на наш взгляд, утомительно. Поэтому, если совсем не хочется возиться с ручным рисованием, выход вполне есть – их можно выполнить, нарисовав соответствующее (в данном случае 7) дополнительных графиков. Повторимся, это следует сделать ДО того, как преобразовывать диаграмму в Inkscape.

Итак, заходим на вкладку «Диаграмма». Нажимаем в панели инструментов «Диаграмма», «Исходные данные». Выбираем вкладку «Ряд», затем нажимаем «Добавить».

Далее, жмем кнопку с красной стрелочкой – там, где значения Х. Переходим на Лист, на котором находятся данные, по которым построена эта диаграмма и указываем, к примеру, четвертое значение Х (равное 7)

Затем (внимание!), удерживая клавишу «Ctrl», кликаем вновь мышкой по тому же самому значению Х (т.е. по Х, равном 7)

В итоге  в строке, где задается адрес диапазона значений Х, адрес ячейки, в которой расположена цифра 7, должен присутствовать ДВАЖДЫ, через точку с запятой. Убедившись в этом, нажимаем, как обычно, красную стрелочку.

Теперь выбираем значения Y. После нажатия красной стрелочки, перейдя на нужный Лист, кликаем на минимальное значения Y, соответствующее Х, равному 7. Затем, удерживая клавишу «Ctrl», кликаем максимальное значение Y. В итоге, через точку с запятой в адресной строке должны появиться адреса двух ячеек, соответствующие минимальному и максимальному значению Y (для Х=7).

Наконец, переходим на диаграмму, дважды кликаем мышкой на получившемся вертикальном отрезке с маркерами, зайдя, тем самым, в свойства только что построенного отрезка. Там устанавливаем вид маркера в виде знака минус («-»). Потом устанавливаем, к примеру, черные цвета линий и маркера и нажимаем «ОК». Результат наших действий приведен на рисунке.

Видим, что для точки Х=7 появилась линия погрешности. Кстати, ширину этой линии можно, при желании, изменять — путем изменения размера маркера.

Поступая таким же образом со всеми остальными точками, можно вскоре построить линии погрешностей для каждой из них (кому не хочется выполнять эту нудную работу, если точек много, можно написать несложный макрос — пишется один раз; правда, некоторым студентам, например, учашимся на младших курсах, это, возможно, будет затруднительно, поэтому проще будет сделать так, как говориось выше). А линии, ограничивающие диапазоны минимальных и максимальных значений (зеленую и черную, соответственно) можно, кстати, потом удалить, если они не нужны. Тогда график примет полностью стандартный вид.

Его можно потом перенести в Inkscape и придать графику (синяя линия) более плавный вид.

С уважением  к Вам.

Простой способ создания графика в Excel

Excel – это мощный инструмент, который позволяет создавать графики и визуализировать данные. Построение графика в Excel может быть простым и легким, даже для тех, кто не имеет опыта работы с этой программой.

Для начала, необходимо открыть Excel и ввести данные, которые вы хотите отобразить на графике. Это можно сделать в виде таблицы, в которой каждая колонка представляет собой отдельный набор данных, а каждая строка – отдельное значение.

Затем, чтобы построить график, нужно выделить необходимые данные и выбрать соответствующий тип графика. Для этого можно воспользоваться меню “Вставка” и выбрать соответствующий тип графика из списка доступных опций. Например, можно выбрать график типа “столбцы” или “линии”.

После того, как вы выбрали тип графика, Excel автоматически построит график на основе ваших данных. Затем, вы можете настроить внешний вид графика, добавить заголовок, метки осей и легенду. Для этого можно использовать различные инструменты и опции форматирования, доступные в меню “Разметка”.

Если вам необходимо добавить на график дополнительные данные или изменить существующие, вы можете это сделать, отредактировав исходную таблицу данных. График автоматически обновится и отобразит новые данные.

Таким образом, построение графика в Excel является простым и интуитивно понятным процессом. Благодаря широкому набору инструментов и опций форматирования, вы можете создать красочный и информативный график, который поможет вам визуализировать и анализировать данные.

Построение графиков других функций

Теперь, когда у нас есть основа в виде таблицы и диаграммы, можно строить графики других функций, внося небольшие корректировки в нашу таблицу.

Квадратичная функция y=ax 2 +bx+c

• В первой строке меняем заголовок
• В третьей строке указываем коэффициенты и их значения
• В ячейку A6 записываем обозначение функции
• В ячейку B6 вписываем формулу =$B3*B5*B5+$D3*B5+$F3
• Копируем её на весь диапазон значений аргумента вправо

График квадратичной функции

Кубическая парабола y=ax 3

• В первой строке меняем заголовок
• В третьей строке указываем коэффициенты и их значения
• В ячейку A6 записываем обозначение функции
• В ячейку B6 вписываем формулу =$B3*B5*B5*B5
• Копируем её на весь диапазон значений аргумента вправо

График кубической параболы

Гипербола y=k/x

Для построения гиперболы заполните таблицу вручную (смотри рисунок ниже). Там где раньше было нулевое значение аргумента оставляем пустую ячейку.

• В первой строке меняем заголовок.
• В третьей строке указываем коэффициенты и их значения.
• В ячейку A6 записываем обозначение функции.
• В ячейку B6 вписываем формулу =$B3/B5
• Копируем её на весь диапазон значений аргумента вправо.
• Удаляем формулу из ячейки I6.

Для корректного отображения графика нужно поменять для диаграммы диапазон исходных данных, так как в этом примере он больше чем в предыдущих.

• Кликните диаграмму
• На вкладке Работа с диаграммами перейдите в Конструктор и в разделе Данные нажмите Выбрать данные.
• Откроется окно мастера ввода данных
• Выделите мышкой прямоугольный диапазон ячеек A5:P6
• Нажмите ОК в окне мастера.

График гиперболы

Построение тригонометрических функций sin(x) и cos(x)

Рассмотрим пример построения графика тригонометрической функции y=a*sin(b*x). Сначала заполните таблицу как на рисунке ниже

Таблица значений функции sin(x)

Запись расчетной формулы функции sin(x) в Excel

В нашем примере =$B$3*SIN($D$3*B6). Адреса B3 и D3 являются абсолютными. Их значения – коэффициенты a и b, которые по умолчанию устанавливаются равными единице. После заполнения таблицы приступаем к построению графика.

Выделяем диапазон ячеек А6:J7. В ленте выбираем вкладку Вставка в разделе Диаграммы указываем тип Точечная и вид Точечная с гладкими кривыми и маркерами.

Построение диаграммы Точечная с гладкими кривыми

График sin(x) после вставки диаграммы

Теперь настроим правильное отображение сетки, так чтобы точки графика лежали на пересечении линий сетки. Выполните последовательность действий Работа с диаграммами –Конструктор – Добавить элемент диаграммы – Сетка и включите три режима отображения линий как на рисунке.

Настройка сетки при построении графика

Теперь зайдите в пункт Дополнительные параметры линий сетки. У вас появится боковая панель Формат области построения. Произведем настройки здесь.

Кликните в диаграмме на главную вертикальную ось Y (должна выделится рамкой). В боковой панели настройте формат оси как на рисунке.

Кликните главную горизонтальную ось Х (должна выделится) и также произведите настройки согласно рисунку.

Настройка формата горизонтальной оси Х графика функции

Вот и все. Если сделали правильно, то и график будет замечательным. Вот такой.

Аналогичным способом можно строить графики других функций. Главное правильно записать вычислительные формулы и построить таблицу значений функции. Надеюсь, что вам была полезна данная информация.

PS: Интересные факты про логотипы известных компаний

ОЧЕНЬ ВАЖНО! Оцени лайком или дизлайком статью!

Счетеслимн excel примеры Рассмотрим функции: СЧЁТЕСЛИ(диапазон;критерий) и СЧЁТЕСЛИМН(диапазон_условия; условие; . ). Функция счетесли подсчитывает количество непустых

Здравствуйте, друзья! Часто ли вам приходится делать выбор? Например, захотели купить новый телефон, а

Пример создания зависимого выпадающего списка в ячейке Excel

Пример использования зависимого выпадающего списка для создания удобной формы заполнения документов, с помощью которых продавцы заказывали товары. Из всего ассортимента они должны были выбрать те продукты, которые они собирались продать.

Каждый продавец сначала определял товарную группу, а затем конкретный товар из этой группы. Форма должна включать полное имя группы и определенный индекс товара. Поскольку набирать это вручную было бы слишком трудоемким (и раздражающим) занятием, я предложил очень быстрое и простое решение – 2 зависимых выпадающих списка.

Первым был список всех категорий продуктов, второй – список всех продуктов, находящихся в выбранной категории. Поэтому я создал выпадающий список, зависимый от выбора, сделанного в предыдущем списке (здесь вы найдете материал о том, как создать два зависимых раскрывающихся списка).

Тот же самый результат хочет получить пользователь шаблона домашнего бюджета где нужна категория и подкатегория расходов. Пример данных находится на рисунке ниже:

Так, например, если мы выберем категорию Развлечения, то в списке подкатегорий должно быть: Кинотеатр, Театр, Бассейн. Очень быстрое решение, если в своем домашнем бюджете вы хотите проанализировать более подробную информацию.



Дополнительные возможности для построения графиков в Excel

Excel предлагает широкий набор инструментов для построения графиков, которые позволяют визуализировать данные и отобразить зависимость между ними. Однако помимо базовых функций, программное обеспечение также предлагает некоторые дополнительные возможности, которые помогут вам сделать графики более информативными и понятными.

Одной из дополнительных возможностей является добавление всплывающих подсказок к точкам на графике. Это делает график более интерактивным и позволяет пользователю получать дополнительную информацию о конкретной точке, наводя на нее курсор мыши.

Еще одним полезным инструментом является возможность добавления дополнительных осей на график. Это особенно полезно, когда необходимо отобразить несколько зависимостей на одном графике. Вы можете добавить дополнительные оси X или Y и отобразить на них разные типы данных. Например, можно отобразить зависимость одного типа данных по оси X и другого типа данных по оси Y.

Для пользователей, предпочитающих более подробный анализ данных, Excel предлагает возможность построения трендовых кривых. Это позволяет увидеть общий тренд данных, выявить закономерности и прогнозировать будущие значения. Такая возможность особенно полезна при анализе временных рядов или финансовых данных.

Наконец, Excel также позволяет пользователю создавать графики в 3D. Это особенно полезно, когда необходимо визуализировать данные в трехмерной форме, чтобы увидеть зависимость между тремя переменными. Можно вращать график вокруг осей, изменять угол обзора и легко исследовать данные в трехмерном пространстве.

Суммируя, Excel предлагает разнообразные дополнительные возможности для построения графиков, которые позволяют сделать ваши данные более информативными и понятными. Отображение всплывающих подсказок, добавление дополнительных осей, построение трендовых кривых и создание графиков в 3D – все это позволяет вам получить глубокий анализ данных и более полное представление о зависимостях между ними.

Немного теории

Вставить диаграмму в программе Microsoft Excel версий 2007, 2010,2013 и 2016 можно на вкладке Вид – группа Диаграммы.

График это один из типов диаграмм. Графики в Экселе бывают:

1. Объемные.
2. Плоские.
   1. Плоские простые.
   2. Плоские графики с метками.

Краткий обзор диаграмм

В Экселе есть множество различных графиков, и чтобы их построить, необходимо составить таблицу данных. Что бы создать диаграмму нужно открыть вкладку «Вставка» и выбрать на панели «Диаграммы» подходящий вид.

Среди них самыми популярными являются следующие диаграммы:

• график,
• точечная,
• круговая,
• гистограмма.

Если нужно отобразить изменение ряда данных в течение времени, то выбирайте «График». Если данных немного, то можно выбрать «График с маркерами», если достаточно много, то выберите простой график.

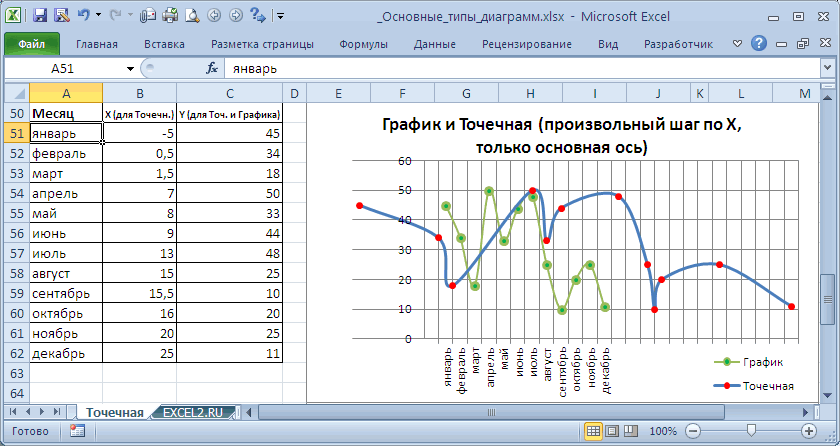

Если есть функция зависимости, или необходимо изобразить сразу несколько графиков и сравнить пары значений, то лучше выбрать «Точечную диаграмму». Здесь маркеры также уместны при небольшом количестве данных.

Круговая диаграмма используется для отображения ряда данных относительно общей суммы (в процентном соотношении), при этом это должен быть только один ряд данных, желательно не более 7 и значения обязательно должны быть положительными. Данная диаграмма может быть выполнена в двухмерном и трехмерном виде. Для акцентирования внимания на конкретном секторе, можно выбрать «Разрезную круговую диаграмму».

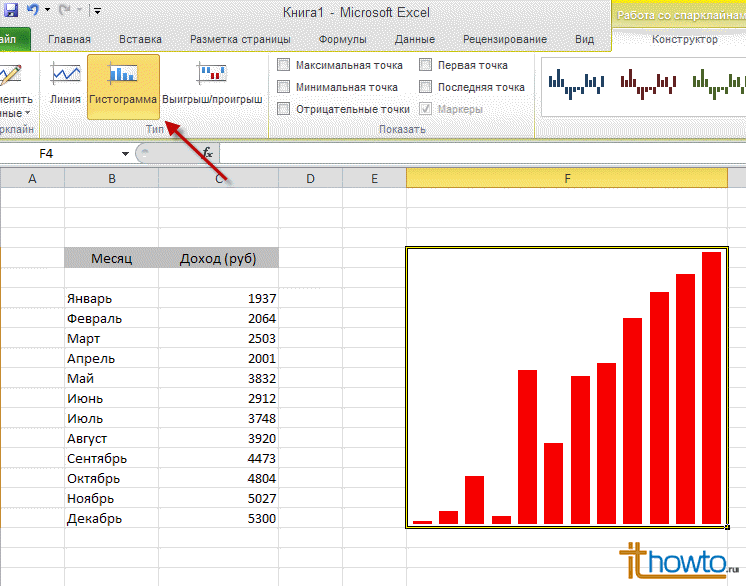

Рассмотрим гистограммы. Они применяются для графического изображения значений по группам. Они также бывают плоскими и объемными. Вторые могут быть представлены в виде различных трехмерных фигур:

• параллелепипедов;
• цилиндров;
• конусов;
• пирамид.

Как построить график функции в Экселе?

Выше я описал, как нарисовать диаграмму в Excel, если все взаимозависимые данные уже известны; сделать это не сложнее, чем ускорить Windows 10 или выяснить настройки видеоплеера. Пользователь должен проделать немного больше работы, если вам нужно построить график функции, вам нужно будет заранее указать, какую формулу программа должна использовать для вычисления значений.

Чтобы создать простой график функции в Excel, вам необходимо:

Создайте таблицу с заголовками типа X и Y или любыми другими, позволяющую отслеживать зависимость одного набора значений от другого. Здесь вы можете установить несколько последовательных значений для оси X одновременно, независимо или с использованием автоматической нумерации.

Теперь вам нужно перейти в верхнюю ячейку под заголовком второго столбца, нажать клавишу «Равно» и ввести нужную формулу. В этом примере мы построим график параболы, т.е любое значение Y равно соответствующему X, возведенному во вторую степень; для такой простой зависимости просто умножьте соседнюю ячейку на себя, затем нажмите клавишу Enter.

В более сложных случаях имеет смысл перейти на вкладку «Формулы» и воспользоваться одной из функций из раздела «Математика».

Вы можете построить параболу, как и любое другое возведение в степень Y из X, выбрав функцию «Power» в раскрывающемся списке».

Теперь осталось указать начальное значение (соседняя ячейка по оси X), ввести требуемый градус в нижнем текстовом поле и нажать кнопку «ОК».

Выбрав ячейку с рассчитанным значением и потянув вниз крестик в ее правом нижнем углу, пользователь наконец получит исходную таблицу соответствий.

Чтобы сделать диаграмму более «масштабированной», вы можете изменить несколько крайних исходных данных по оси X: значения Y будут пересчитаны автоматически.

При попытке нарисовать диаграмму в Excel описанным выше способом пользователь столкнется с неприятным сюрпризом: ось X «ползет» сверху вниз, не желая оставаться на одном уровне. Вы можете решить проблему, выбрав только значения Y для построения зависимости.

Остальные манипуляции не отличаются от предыдущих: нужно перейти на вкладку «Вставка» и в разделе «Графики» выбрать функции «График» или «График с индикаторами».

Как видите, линия, соединяющая точки, состоит из отдельных отрезков и выглядит неудовлетворительно для идеально ровной параболы. Чтобы график выглядел привычно, в этом же разделе выберите раскрывающееся меню «Вставить точку . диаграмму» и в нем — функцию «Точка с плавными кривыми» или «Точка с плавными кривыми и индикаторами».

Полученный график будет плоским, так как содержащиеся в нем промежуточные линии преобразуются в кривые.

Если задано много значений или график предполагается дополнить пояснениями и рисунками, стоит выбрать функцию «Точка» в том же раскрывающемся списке — тогда будут только соответствующие маркеры на графике функции быть отображенным.

легко заметить, что ось X на изображении обозначена неправильно. Это можно исправить, выделив ее (т.е ось, а не всю диаграмму), щелкнув мышью и вызвав команду «Выбрать данные» в контекстном меню».

В открывшемся окне в столбце «Метки горизонтальной оси» нажмите кнопку «Изменить».

Теперь щелкните стрелку вверх в новом окне.

Выбрав указателем мыши диапазон значений X, которые должны стать метками для соответствующей оси, и нажав «ОК», пользователь увидит, что график уже претерпел изменения.

После этого следует подтвердить правильность действий, повторно нажав кнопку «ОК».

Вы можете увидеть соответствие между диаграммой и осями, обратив внимание на выделенные столбцы исходной таблицы. Когда вы вносите изменения в серию X, значения Y автоматически пересчитываются, и диаграмма приобретает новый вид

Создание графиков функций

С помощью Excel можно строить графики функций. Можно сделать это точно так же, как и было описано выше для табличных данных, но удобнее пользоваться для этого точечной диаграммой.

Как известно, функцией называют математическую зависимость какой-то величины, которую обычно обозначают Y от независимой переменной, которую обычно обозначают X. Excel позволяет строить любые функции, но мы построим две простейшие — квадратичную и кубическую.

• В крайнем левом столбце будем определять нашу независимую переменную X.

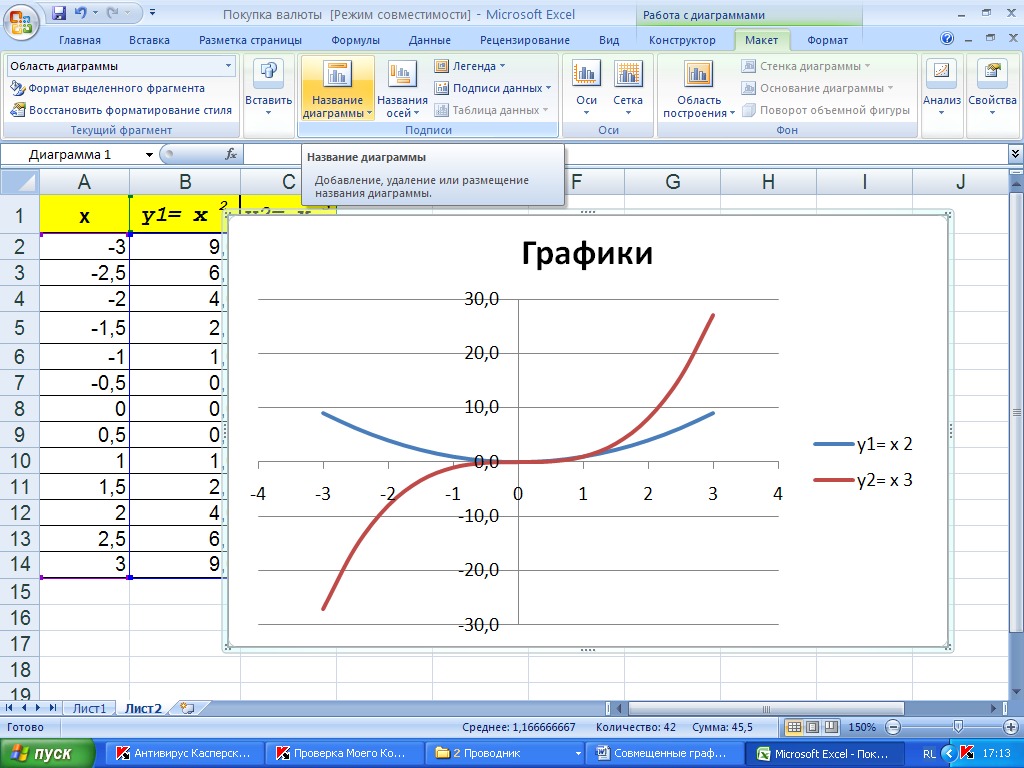

• Во втором столбце определим квадратическую функцию. В Excel это записывается как Y=X^2. Символ ^ обозначает возведение в степень и находится вместе с цифрой 6 в верхнем регистре английской раскладки клавиатуры.
• В третьем столбце определим кубическую функцию. Y=X^3.
• Оформим соответствующую шапку для нашей таблицы.
• Определим область значений независимой переменной X, для которых мы будем строить наши функции. Пусть это будет диапазон от числа -5 до +5 с шагом -1.
• Воспользуемся для этого очень полезной функцией автозаполнения. Запишем в верхней ячейке столбца X число -5. В следующую записываем -4. Выбираем курсором две эти ячейки. Они обведены прямоугольником.
• Тянем курсором вниз за правый нижний угол прямоугольника и видим, как работает функция автозаполнения.
• Excel догадалась о наших намерениях и заполнила столбец числами начиная от числа -5 с шагом -1.
• Теперь зададим в верхней ячейке второго столбца функцию Y=X*2.
• Воспользуемся автозаполнением, как и в предыдущем случае.
• Теперь зададим вторую функцию. И снова используем автозаполнение.
• Наши функции определены в табличном виде. Теперь построим их графики.
• Для этого выбираем курсором все, кроме шапки. На закладке “Вставить” выбираем точечную диаграмму с гладкими кривыми.
• Нажимаем кнопку, и наши диаграммы готовы.
• Оформим легенду. Щелкаем по изображению правой клавишей мыши, выбираем “Вести данные” и заполняем легенду.

Теперь мы знаем, как построить график функции в Excel.

Как добавить линию на уже существующую диаграмму

Иногда бывают случаи, когда необходимо добавить ряд, а не строить что-то с нуля. То есть, у нас уже есть готовый график по столбцу «Основные затраты» и вдруг мы захотели проанализировать еще и дополнительные расходы.

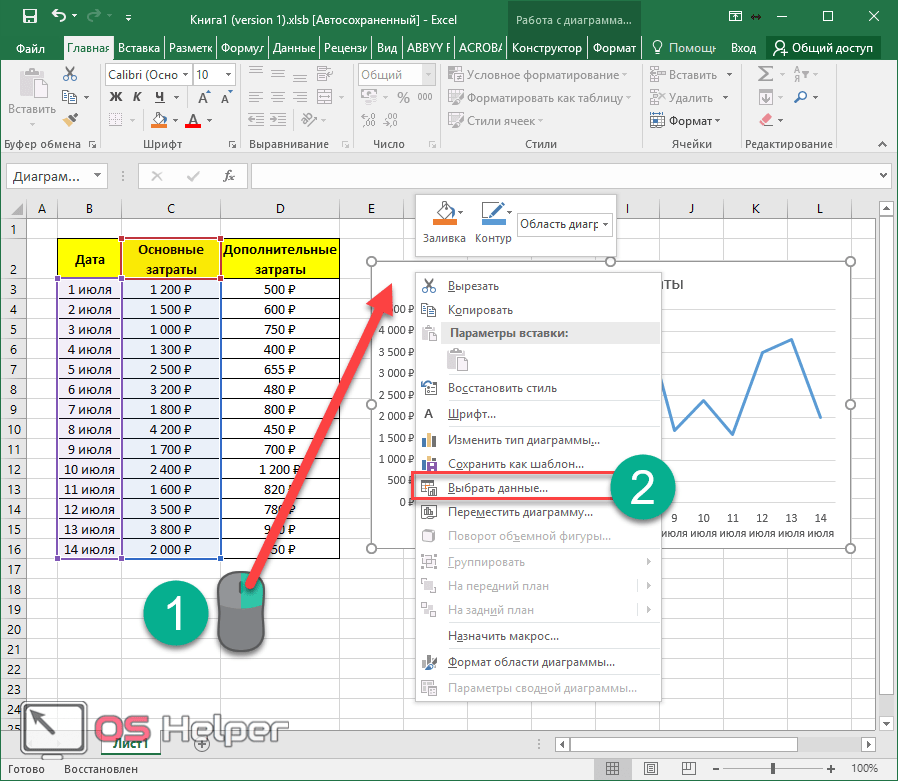

1. Сделайте правый клик мыши по пустой области диаграммы. В появившемся контекстном меню выберете пункт «Выбрать данные».

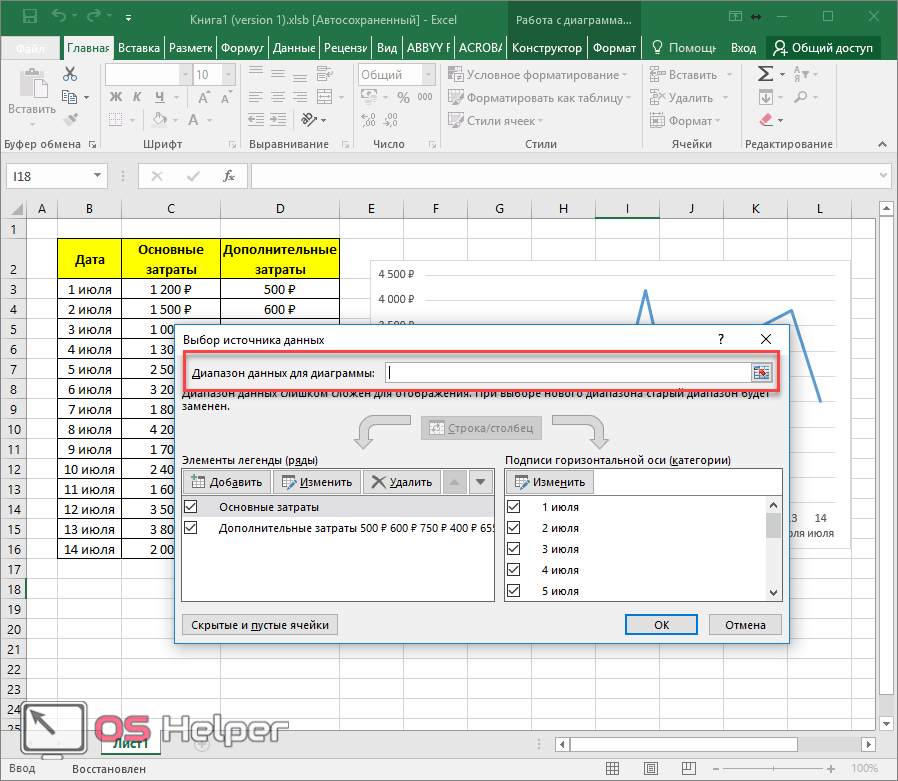

1. После этого вы увидите окно «Выбора источника данных». Нас интересует поле «Диапазон данных для диаграммы».

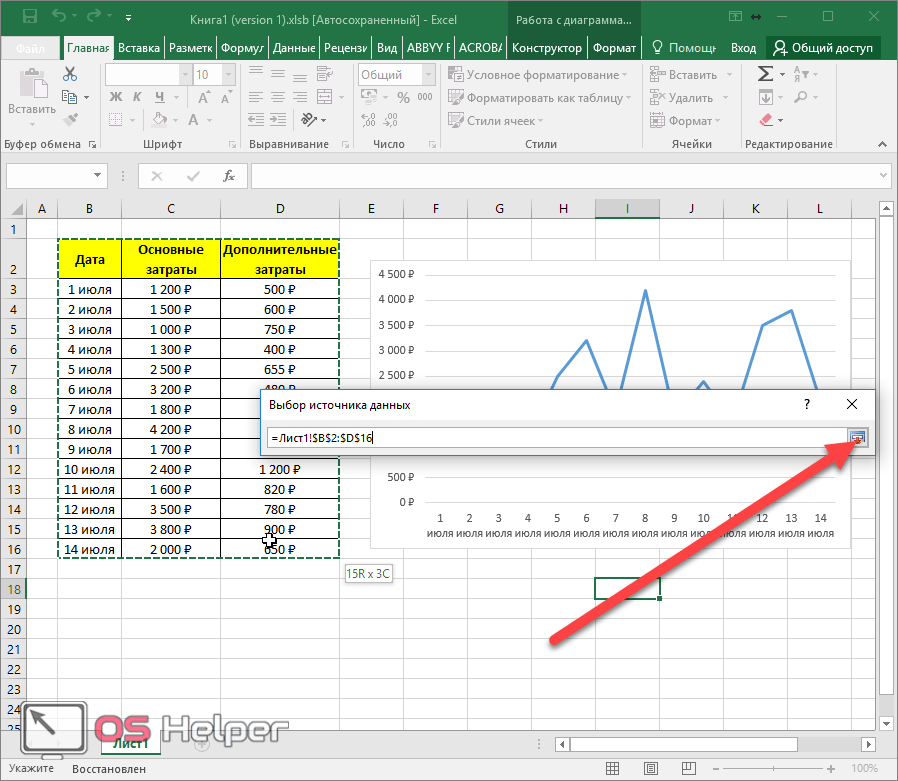

1. Кликните один раз в это поле для ввода. Затем обычным образом выделите всю таблицу целиком.

1. Как только вы отпустите палец, данные вставятся автоматически. Если этого не произошло, просто кликните на эту кнопку.

1. Затем нажмите на кнопку «OK».

1. В результате этого появится новая линия.
