Идеальное решение для неисправных реле электрических стеклоподъемников

Принцип действия электропривода стеклоподъемника

Электропривод стеклоподъемника предоставляет возможность пассажирам автомобиля удобно открывать и закрывать окна. Он работает на основе электрического мотора, который приводит в движение механизм стеклоподъемника.

Основные компоненты электропривода стеклоподъемника:

Электрический мотор: преобразует электрическую энергию в механическую энергию, необходимую для движения стекла вверх или вниз. Мотор обычно расположен внутри двери автомобиля.
Передача: передает движение от мотора к механизму стеклоподъемника. В некоторых системах передача осуществляется с помощью шестерен, в других — с помощью приводных ремней.
Механизм стеклоподъемника: приводит стекло в движение вверх или вниз. В зависимости от конструкции, механизм может использовать либо кабельные тросы, либо специальные направляющие для перемещения стекла.
Контроллер: отвечает за управление электроприводом стеклоподъемника. Он принимает команды от пассажира через кнопки управления окнами на двери автомобиля и активирует мотор для движения стекла.

Как работает электропривод стеклоподъемника:

Пассажир нажимает кнопку на панели управления окном для того, чтобы открыть или закрыть окно.
Сигнал от кнопки передается контроллеру.
Контроллер активирует электрический мотор.
Мотор начинает вращать передачу, передавая движение на механизм стеклоподъемника.
Механизм стеклоподъемника перемещает стекло вверх или вниз в зависимости от направления движения мотора.
Когда стекло достигает нужной позиции (открыто или закрыто), пассажир отпускает кнопку на панели управления, и контроллер останавливает движение мотора.

Таким образом, электропривод стеклоподъемника обеспечивает пассажирам автомобиля удобство и безопасность при открывании и закрывании окон. Он позволяет контролировать положение стекла с помощью кнопок на двери и выполняет движение с помощью электрического мотора.

Как работает стеклоподъемник в автомобиле?

Современные автомобили обычно оснащены электрическими стеклоподъемниками, которые позволяют водителю и пассажирам легко поднимать и опускать окна, просто нажимая кнопки. Принцип работы стеклоподъемника основан на использовании электромотора в сочетании с определенной электроникой.

Схема работы стеклоподъемника в автомобиле включает в себя несколько основных компонентов. Ключевым элементом является электромотор, который управляет движением окна вверх и вниз. Этот электромотор обычно находится внутри двери автомобиля. Когда водитель или пассажир нажимает кнопку на панели управления, электроника сигнализирует электромотору о том, что нужно поднять или опустить стекло.

Внутри электромотора стеклоподъемника есть механизм с двумя зубчатыми рейками и зубчатыми колесами, который преобразует электрическую энергию в механическую. Когда электромотор получает сигнал на опускание окна, зубчатое колесо начинает двигаться и переключается в движение по зубчатой рейке, что позволяет окну опускаться. В случае, если стекло должно быть поднято, происходит обратный процесс: зубчатое колесо двигается в другом направлении, поднимая окно.

Для того чтобы предотвратить дополнительное усилие на электромотор и зафиксировать стекло в нужной позиции, стеклоподъемник обычно оснащен механизмом блокировки. Этот механизм закрепляет стекло в определенном положении, когда оно достигает конечной точки подъема или опускания.

Кроме того, электроника стеклоподъемника может быть оснащена датчиками, которые автоматически останавливают движение стекла при обнаружении сопротивления, например, палец пассажира или другой предмет, попавший в щель окна. Это служит для безопасности и предотвращает возможные травмы.

Итак, работа стеклоподъемника в автомобиле основана на использовании электромотора, зубчатых реек и колес, электроники и датчиков. Благодаря этой схеме водитель и пассажиры могут удобно и легко управлять окнами автомобиля.

Инструкция по подключению

Нужно учитывать, что установка задних стеклоподъемников или передних устройств — достаточно трудоемкая задача. Перед тем, как приступить к процессу, взвесьте все силы. Вам нужно знать не только то, как производится установка доводчиков стеклоподъемников и самих ЭП, но и как отрегулировать, произвести настройку и обучить систему. Далеко не каждый автолюбитель сможет сделать это в домашних условиях. Подробная инструкция на тему как произвести подключение стеклоподъемников представлена ниже (автор видео — канал irtimidneuss).

Этапы

Установка универсальных ЭП в первую очередь подразумевает знакомство со схемой. Схема подключения стеклоподъемников должна идти в комплекте. Перед тем, как приступить к процессу, отключите аккумулятор.

Как правильно установить и как подключить стеклоподъемники:

Сначала снимите дверные карты — для этого открутите все болты, демонтируйте ручки и отсоедините клипсы обшивки.
Стекло нужно надежно закрепить перед демонтажем старого механизма. Фиксировать стекло нужно на скотч. Также извлеките все резиновые заглушки из технологических отверстий, через которые будут проходить провода.
Установите регулировочную пластину в наклонный паз и зафиксируйте ее, для этого понадобятся болты М6. Пластина крепится к кронштейну стекла, будьте осторожны, чтобы не повредить его.
Механизм ЭСП необходимо установить в верхнее отверстие в собранном виде. Вам нужно надежно закрепить устройство на двери, для этого вам также потребуются болты М6 со стопорными шайбами. Как правило, установка ЭП подразумевает использование трех болтов, но их количество может изменяться в зависимости от конструкции устройства.
Следующим этапом будет извлечение двух пластиковых заглушек, расположенных в передней панели, чтобы сделать это, вам нужно будет заранее отключить провод от прикуривательного устройства. Затем просто протяните провод — его можно пустить через технологическое отверстие, которое имеется в двери автомобиля, а также его стойках. На этом этапе будьте внимательны — при укладке убедитесь в том, чтобы провода не соприкасались с движущимися элементами ЭП, в противном случае возможен обрыв проводки. При необходимости все провода нужно будет зафиксировать изолентой, также их надо будет дополнительно обмотать ею.
Далее, нужно удостовериться в том, что вы правильно соединили контакты с переключателем. Подключите их к питанию и включите габаритное освещение. При этом должна активироваться подсветка кнопки ЭП. Если она не загорелась, то попробуйте поменять контакты местами.
Теперь необходимо заняться рычажной системой. Подключите устройство к пластине и стеклу. Надежно закрутите все гайки, скольку во время движения они могут ослабнуть. Вам нужно подрегулировать устройство так, чтобы стекло находилось в одном положении и было надежно закреплено.
Далее, отрегулированный стеклоподъемник следует подключить к питанию, то есть бортовой сети машины. Чтобы не допустить ошибок на этом этапе, следует изучить схему проводки автомобиля, а также схему ЭП.
После того, как все эти действия будут выполнены, нужно закрепить фиксаторы. К примеру, для этого можно воспользоваться силиконовым спреем (автор видео — ЛЕША МАСТЕР).

Рекомендуем: Атмосферный двигатель или турбированный: основные характеристики и отличия

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

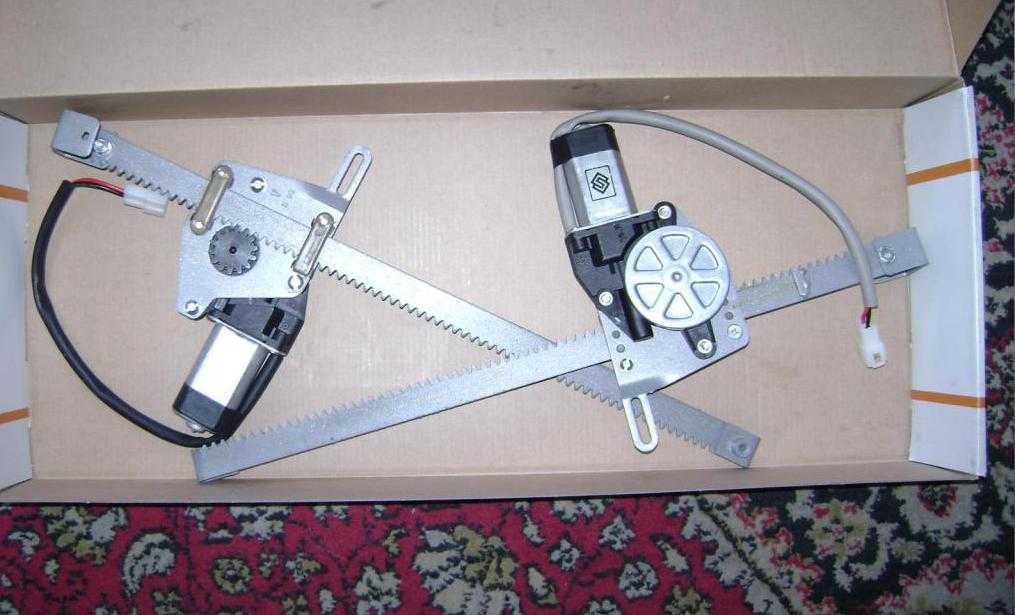

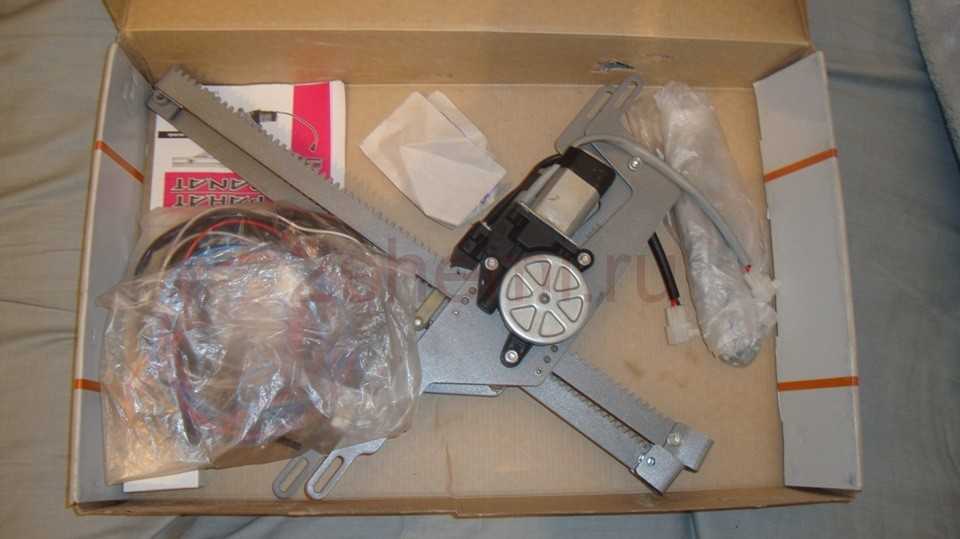

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
демонтируем обшивку двери;
тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Процесс открытия стекла

Стеклоподъемник на ВАЗ работает по принципу электромеханического устройства, которое позволяет открыть или закрыть стекло автомобиля с помощью кнопок на панели управления. Открытие стекла может осуществляться как полностью, так и частично.

Процесс открытия стекла начинается с нажатия на соответствующую кнопку на панели управления. При этом электрический сигнал передается на модуль стеклоподъемника, который управляет работой двигателя подъемника. Двигатель, в свою очередь, вращает механизм, состоящий из редуктора и шестеренки, передавая вращательное движение на механизм подъема стекла.

Механизм подъема стекла состоит из шайбы, пружинного механизма и ручки стекла. При вращении шестеренки под действием двигателя подъемник происходит вертикальное перемещение шайбы вверх по направляющим. Шайба при этом поднимает или опускает ручку стекла, что позволяет открыть или закрыть стекло автомобиля.

Процесс открытия стекла происходит плавно и контролируется с помощью специальных датчиков, которые определяют положение ручки стекла. При достижении желаемого положения ручки стекла, двигатель подъемника отключается и процесс открытия стекла завершается.

Принцип работы стеклоподъемника на ВАЗ обеспечивает удобство использования и комфорт во время поездки. Открытие стекла позволяет проветривать салон автомобиля, а также обеспечивает возможность общения с водителем или прохожими, не выходя из автомобиля.

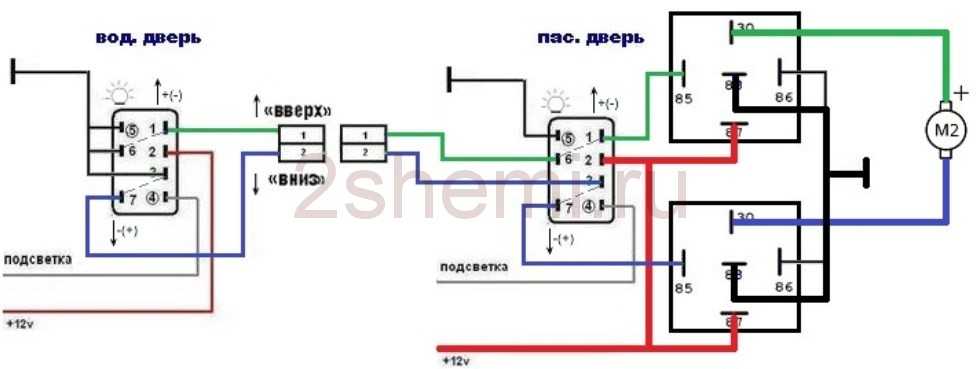

Последовательное подключение — схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

– ручка стеклоподъемника; 2 – облицовка ручки; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.

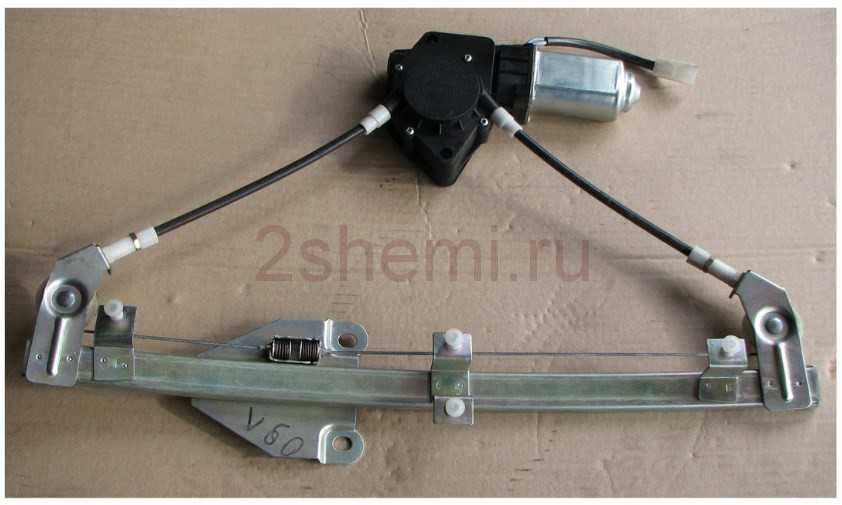

Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.

Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.

Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.

В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.

На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.

Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.

Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.

Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.

Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.

Функционал электростеклоподъёмников

Благодаря электронному управлению значительно расширяются функциональные возможности электростеклоподъёмников. Кроме выполнения своих стандартных функций по подъёму и опусканию стекла, подъёмники могут реализовать такие функции:

Существует два вида электрических стеклоподъёмников: импульсные и неимпульсные. Импульсные стеклоподъёмники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъёмник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.

Импульсные стеклоподъёмники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъёмник работает в обычном режиме, и стекло опустится или поднимется ровно на столько, на сколько хочет его поднять водитель. Во второй позиции подаётся управляющий импульс на полное открытие или закрытие окна.

То есть обеспечение автоматического закрытия и открытия окна зависит от того, на сколько долго будет зажат переключатель. Если нажатие будет кратковременным, то будет инициирован подъём или опускание стекла, а если нажатие продолжительное, то окно закроется или откроется автоматически.

А ещё можно установить доводчики стеклоподъёмников, которые автоматически закрывают все окна при постановке машины на сигнализацию.

Стеклоподъёмники изначально были созданы для того, чтобы водитель и пассажиры могли самостоятельно опускать и подымать стёкла в автомобиле. Но водителю ещё необходимо и водительское удостоверение. Лучше – международного образца. Его можно оформить у нас на сайте. Поторопитесь стать обладателем международного водительского удостоверения – это гарантия беспроблемной езды за границей в большинстве стран мира!

Элемент комфорта и безопасности

Благодаря стеклоподъёмнику, водители и пассажиры могут легко открывать и закрывать стекла автомобиля, регулируя приток свежего воздуха и уровень шума в салоне. Это особенно актуально в жаркое время года, когда можно оставить немного приоткрытым стекло, чтобы не допустить перегрева салона. Кроме того, включение стеклоподъёмников позволяет держать стекла закрытыми на ходу, что, в свою очередь, повышает безопасность пассажиров.

Принцип работы стеклоподъёмника

Основным элементом стеклоподъёмника является электродвигатель, который приводит в действие механизм, перемещающий стекло вверх или вниз. Для управления стеклоподъёмником на пультовой панели автомобиля обычно установлены кнопки, с помощью которых водитель может выбрать нужный режим.

Однокнопочные стеклоподъемники

Некоторые автомобили оснащены однокнопочными стеклоподъемниками, которые позволяют одним движением кнопки полностью поднять или опустить окно. Для полного закрытия или открытия окна нужно нажать кнопку два раза: первое нажатие запускает механизм, а второе доводит окно до конечного положения.

Двухкнопочные стеклоподъемники

Наиболее распространены в автомобилях двухкнопочные стеклоподъемники, каждая из которых отвечает за положение окна – подъем или опускание. Такие системы позволяют точно регулировать высоту окон, обеспечивая максимальный комфорт для пассажиров.

Особенности использования стеклоподъёмника

Несмотря на простоту и удобство использования, стеклоподъёмник требует определенных предосторожностей. Во время движения автомобиля необходимо следить за положением окна, чтобы избежать травмирования рук или других частей тела пассажиров

Также не рекомендуется совершать манипуляции со стеклоподъемником во время дождя или других погодных условиях, чтобы избежать попадания влаги на механизм и его повреждения.

Установка стеклоподъёмника – это ответственное мероприятие, которое лучше доверить профессионалам. Только качественный монтаж и правильная настройка механизма обеспечат надежную работу и долговечность стеклоподъемника.

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды	Характеристики
Тросовые.	Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные.	Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
Натяните трос на ролики без провисания и сильного натяжения.
Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
Соберите дверь, установив на место ручек заглушки.
Смонтируйте управляющую клавишу в панель приборов.
Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.

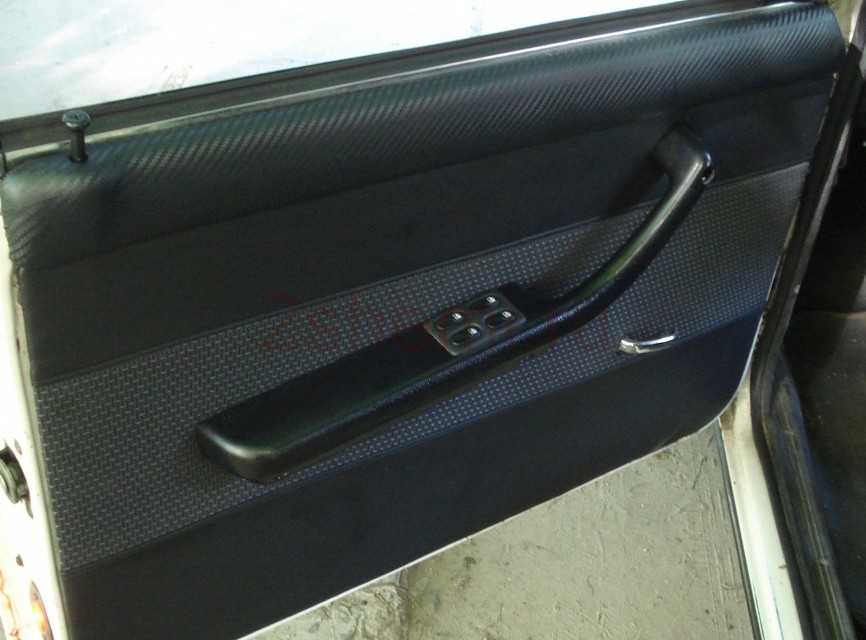

Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

P.S. Правильно снимаем стеклоподъёмник

С тем, как снять стеклоподъёмник, проблем возникнуть не должно. Поскольку здесь всё просто:

орудуем отвёрткой, откручивая крепёжные элементы, которые держат обшивку;
снимаем плёнку защитную;
откручиваем моторчик;
отсоединяем узел, после этого стекло должно передвигаться легко от давления руки;
откручиваем оставшиеся крепления на механизме стеклоподъёмника.

Стекло необходимо поддерживать и аккуратно снимать, чтобы оно не разбилось, не треснуло или не надкололось.

Раз уж вам пришлось разбирать двери и добираться до внутренней системы, то выделите время на смазывание всех элементов, которые поддаются трению. Таким образом, работа стеклоподъёмников продлится, а подготовка автомобиля к зиме станет на один пункт короче.

Как отремонтировать стеклоподъемник самостоятельно

Комфортабельность в автомобиле обеспечивается не только всевозможными системами, которых становиться все больше, но и достаточно простыми механизмами, такими как стеклоподъемники. Ведь любая бюджетная модель у которой не предусмотрен кондиционер, навигация, а аудиосистема состоит всего лишь из нескольких штатных динамиков, обязательно укомплектована механизмами подъема и опускания боковых стекол.

На автомобилях распространение получили стеклоподъемники с электрическим и механическим приводами. У первых поднятие и опускание стекла осуществляется за счет электромотора, что обеспечивает удобство использования и легкость управления. Водителю или пассажиру достаточно лишь нажать соответствующую клавишу, чтобы боковое стекло поехало вниз или поднялось.

В стеклоподъемниках с механическим приводом водитель обеспечивает движение стекла при помощи специального редуктора, во вращение который приводится вручную. То есть, для опускания или подъема стекла необходимо вращать ручку, установленную на двери. Стеклоподъемники с таким типом привода менее удобны в использовании, к тому же они практически вытеснены электрическими.

Стеклоподъемники бывают нескольких типов, отличающихся между собой конструкцией:

Причем эти различия относятся к исполнительным механизмам подъемников, то есть, при помощи чего производится подъем и опускание. Второй же составляющей является механизм привода.

Чтобы рассмотреть возможные поломки стеклоподъемников, разберемся с их конструкцией.

Наиболее частые причины неисправности

На ВАЗ 2110 желательно регулярно смазывать силиконом либо проникающей смазкой типа WD-40 бархотки. Плохой ход стекла может стать причиной перекоса стеклоподъемника при работе, а также выхода из строя электродвигателя в связи с перегрузкой, вызванной силами трения.

Нередко причина неисправности стеклоподъемника ВАЗа связана непосредственно с электроприводом. Основная проблема — щеточный механизм коллектора. Щетки могут дать перекос либо залипнуть. В таком случае достаточно просто постучать по двери в районе электромотора.

По характерным звукам при работе механизма стеклоподемника ВАЗ 2110 можно довольно точно диагностировать его механические неисправности. Характерные рычание либо треск, слышимые при работе, сигнализируют о проблемах с шестернями мотора. А хрустящие звуки намекают, что у стеклоподъемника ВАЗ разлохматился трос.

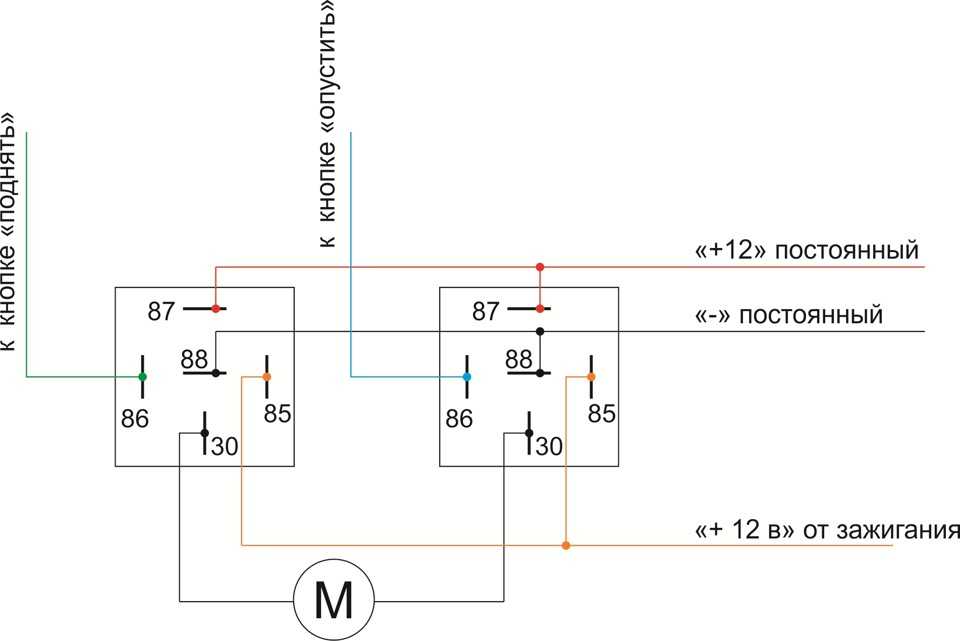

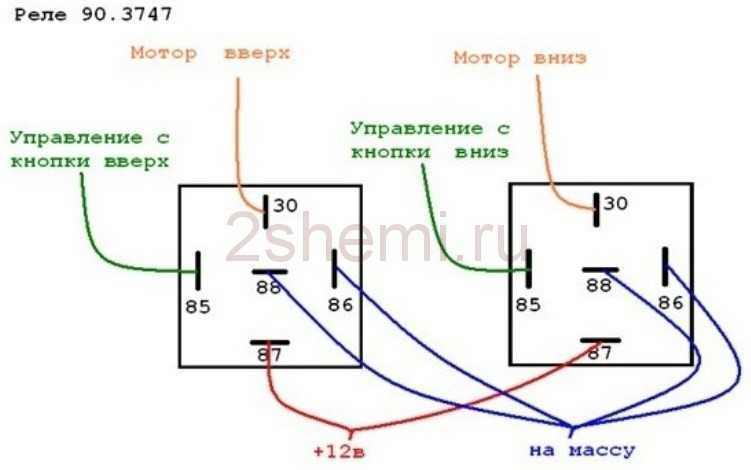

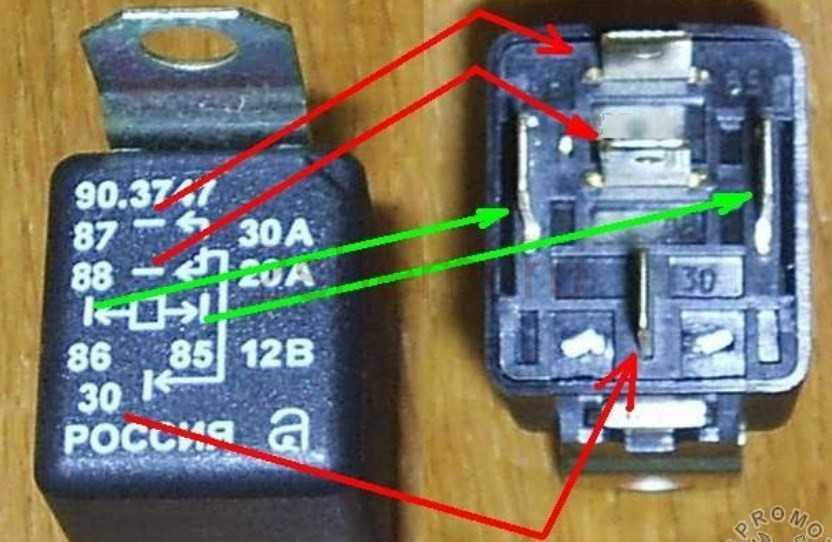

Что такое реле стеклоподъемных механизмов?

Данное приспособление предназначается для того, чтобы осуществлять подачу питания на кнопки, отвечающие за включение механизма стеклоподъемника, когда ключ зажигания находится в соответствующем положении. Соединение устройства напрямую с системой зажигания способно привести к перегрузке контактов; кроме того, в случае отсутствия реле при проблемах с соединением (залипание кнопки) может произойти сбой работы электромотора, и это повышает риск короткого замыкания в электрике, из-за чего случаются возгорания.

Реле для работы стеклоподъемников машины имеет навесной тип конструкции, принцип работы системы в случае его применения довольно прост. При нажатии кнопки для поднятия стекла один контакт замыкается на автомобильную массу, переходя в верхнюю позицию, а другой замыкается на положительном значении. Ток проходит через диод-полупроводник и обмотку реле, после чего оно срабатывает, а контакт, служащий для переключения, соединяет двигатель с массой, и тот включается. При нажатии кнопки для опускания стекла действия происходят в обратном порядке: первый контакт замыкается на +, второй – массу. Установка реле хороша не только тем, что она обезопасит зажигание от сгорания и снизит нагрузку на АКБ, но и может быть осуществлена своими руками.
